将电阻、二极管和三极管等元器件以电路的形式制作在半导体硅片上，然后接出引脚并封装起来，就构成了集成电路。集成电路简称为集成块，又称芯片IC。
    1．举例  B58677AA

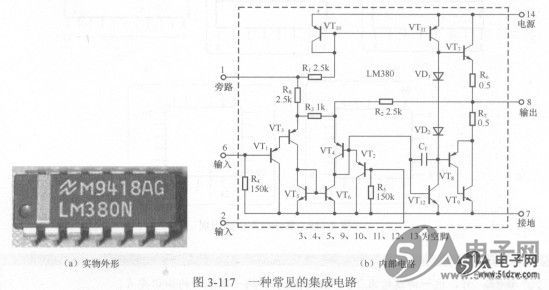

    图3-117 (a)中所示的LM380是一种常见的音频放大集成电路，其内部电路如图1-117 (b)所示。


    2．特点
    有的集成电路内部只有十几只元器件，而有些集成电路内部则有上千万只元器件（如计算机中的微处理器CPU）。集成电路内部电路很复杂，对于大多数电子爱好者可不用理会内部电路原理，除非是从事电路高端设计工作。集成电路一般有以下特点。
    ①集成电路中多用晶体管，少用电感、电容和电阻，特别是大容量的电容器，因为制作这些元器件需要占用大面积硅片，导致成本提高。
    ②集成电路内的各个电路之间多采用直接连接（即用导线直接将两个电路连接起来），少用电容连接，这样可以减少集成电路的面积，又能使它适用各种频率的电路。
    ③集成电路内多采用对称电路（如差动电路），这样可以纠正制造工艺上的偏差。
    ④大多数集成电路一旦圭产出来，内部的电路无法更改，不像分立元器件电路可以随时改动，所以当集成电路内的某只元器件损坏时只能更换整个集成电路。
    ⑤集成电路一般不能单独使用，需要与分立元器件组合才能构成实用的电路。对于集成电路，大多数电子爱好者只要知道它内部具有什么样功能的电路，即了解内部结构方框图和各引脚功能就行了。
    3．引脚识别
    集成电路的引脚很多，少则几个，多则几百个，各个引脚功能又不一样，所以在使用时一定要对号入座，否则集成电路不工作甚至烧坏。因此，一定要知道集成电路引脚的识别方法。

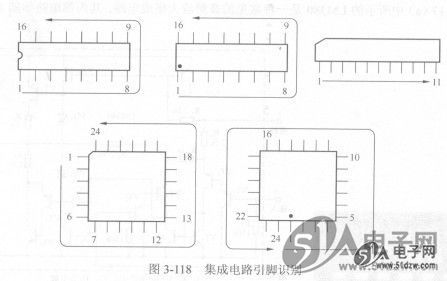

    不管什么集成电路，它们都有一个标记指出第一脚，常见的标记有小圆点、小突起、缺口、缺角，找到该脚后，逆时针依次数2、3、4--，如图3-118所示。
