分析三极管电路工作原理，需要掌握三极管的重要特性，这样才能轻松自如地分析三极管电路。  TL3016CD
    三极管是一个电流控制器件，它用基极电流来控制集电极电流和发射极电流，没有基极电流，就没有集电极电流和发射极电流。
    1．三极管电流放大特性
    三极管电流放大能力很容易理解和记忆，只要有一个很小的基极电流，三极管就会有一个很大的集电极和发射极电流，这是由三极管特性所决定的。不同的三极管有不同的电流放大倍数，所以不同三极管对基极电流的放大能力是不同的。
    在正常工作时，三极管的基极电流、集电极电流和发射极电流同时存在，同时消失。

    2．三极管基极电流控制集电极电流特性
    当三极管工作在放大状态时，三极管集电极电流和发射极电流由直流电源提供，三极管本身并不能放大电流，只是用基极电流去控制由直流电源为集电极和发射极提供电流的特性，可以等效理解成三极管放大了基极输入电流。
    图6-20所示电路可以说明三极管基极电流控制集电极电流的过程。电路中的R2为三极管VT1集电极提供电流通路，流过VT1集电极的电流回路是：直流工作电压+V集电极电阻R2→VT1管集电极→VT1管发射极一地线，构成回路。


    集电极电流由直流工作电压+V提供，但是集电极电流的大小受到基极电流的控制，基极电流大集电极电流就大，基极电流小集电极电流就小，所以基极电流只是控制了直流电压+V为VT1管集电极所提供电流的大小。

    3．发射极电压跟随基极电压特性   U-2087

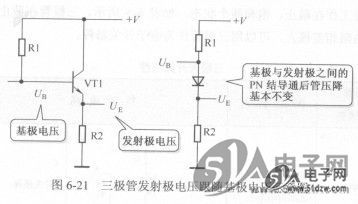

    图6-21所示电路可以说明三极管发射极电压跟随基极电压特性.


    三极管进入放大工作状态后，基极与发射极之间的PN结已处于导通状态，PN结导通后压降大小基本不变。这样，基极电压升高时，发射极电压也升高；基极电压下降时，发射极电压也下降。显然发射极电压跟随基极电压变化而变化。
    三极管的发射极电压跟随特性有一定条件，并不是在任何电压下均存在这一特性，只有在基极与发射极之间的PN结处于导通状态时，发射极电压才跟随基极电压。
    三极管的直流电路分析过程中常用到这一特性。无论是NPN型还是PNP型三极管，都存在这一特性。
