加速电容电路工作原理分析与理解
发布时间:2011/9/13 16:10:21 访问次数:4746
1.典型的加速电容电路 T491D475M050AT
图3-69所示是脉冲放大器(一种放大脉冲信号的放大器)中的加速电容电路。
电路中的VT1是三极管,是脉冲放大管,Cl并联在Rl上,Cl是加速电容。Cl的作用是加快VT1导通和截止的转换速度,所以称为加速电容。
2.电路工作原理分析
电路中的三极管VT1工作在开关状态下(相当于一个开关),Ui为加到三极管VT1基极的输入信号电压,是一个矩形脉冲信号。当U为高电平时,三极管VT1饱和导通;当Ui为低电平时,三极管VT1截止。

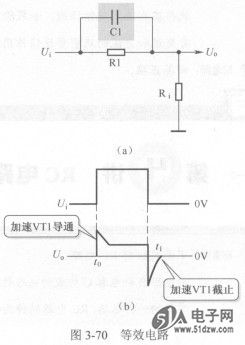

加速电容Cl与三极管VT1输入电阻Ri构成如图3-70 (a)所示的等效电路。
(1)加速导通过程。当输入信号电压Ui从OV跳变到高电平时,由于电容Cl两端的电压不能突变,加到VT1基极的电压为一个尖顶脉冲,其电压幅值最大,如图3-70 (b)所示。这一尖顶脉冲加到VT1基极,使VT1基极电流迅速从OA增大到很大,这样VT1迅速从截止状态进入饱和状态,加速了VT1的饱和导通,即缩短了VT1饱和导通时间(三极管从截止进入饱和所需要的时间)。
(2)维持导通过程。在t0之后,对Cl的充电很快结束,这时输入信号电压Ui加到VT1基极的电压比较小,维持VT1的饱和导通状态。
(3)加速截止过程;当输入信号电压U从高电平突然跳变到OV时,如图3-70 (b)所示的tl时刻,由于Cl上原先充到的电压极性为左正右负,加到VT1基极的电压为负尖顶脉冲。由于加到VT1基极的电压为负,加快了VT1从基区抽出电荷的过程,VT1以更快的速度从饱和转换到截止状态,即缩短了VT1向截止转换的时间。
由于接入电容Cl,VT1以更快的速度进入饱和状态,同样也是以更快的速度进入截止状态,可见电容Cl具有加速VT1工作状转换的作用,所以将Cl称为加速电容。
这种加速电容电路主要出现在电子开关电路(用三极管作为开关的电路)或脉冲放大器电路中,音频放大器不用这种电路。
1.典型的加速电容电路 T491D475M050AT
图3-69所示是脉冲放大器(一种放大脉冲信号的放大器)中的加速电容电路。
电路中的VT1是三极管,是脉冲放大管,Cl并联在Rl上,Cl是加速电容。Cl的作用是加快VT1导通和截止的转换速度,所以称为加速电容。
2.电路工作原理分析
电路中的三极管VT1工作在开关状态下(相当于一个开关),Ui为加到三极管VT1基极的输入信号电压,是一个矩形脉冲信号。当U为高电平时,三极管VT1饱和导通;当Ui为低电平时,三极管VT1截止。
加速电容Cl与三极管VT1输入电阻Ri构成如图3-70 (a)所示的等效电路。
(1)加速导通过程。当输入信号电压Ui从OV跳变到高电平时,由于电容Cl两端的电压不能突变,加到VT1基极的电压为一个尖顶脉冲,其电压幅值最大,如图3-70 (b)所示。这一尖顶脉冲加到VT1基极,使VT1基极电流迅速从OA增大到很大,这样VT1迅速从截止状态进入饱和状态,加速了VT1的饱和导通,即缩短了VT1饱和导通时间(三极管从截止进入饱和所需要的时间)。
(2)维持导通过程。在t0之后,对Cl的充电很快结束,这时输入信号电压Ui加到VT1基极的电压比较小,维持VT1的饱和导通状态。
(3)加速截止过程;当输入信号电压U从高电平突然跳变到OV时,如图3-70 (b)所示的tl时刻,由于Cl上原先充到的电压极性为左正右负,加到VT1基极的电压为负尖顶脉冲。由于加到VT1基极的电压为负,加快了VT1从基区抽出电荷的过程,VT1以更快的速度从饱和转换到截止状态,即缩短了VT1向截止转换的时间。
由于接入电容Cl,VT1以更快的速度进入饱和状态,同样也是以更快的速度进入截止状态,可见电容Cl具有加速VT1工作状转换的作用,所以将Cl称为加速电容。
这种加速电容电路主要出现在电子开关电路(用三极管作为开关的电路)或脉冲放大器电路中,音频放大器不用这种电路。
