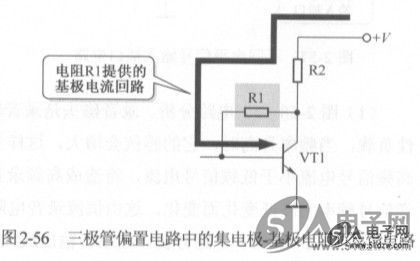

当三极管工作在放大状态时，需要给三极管VT1基极加上一个大小合适的直流电压，以便三极管产生一个大小适当的基极电流，电阻Rl就能起到这个作用，见图中基极电流回路示意。
    电阻Rl接在三极管基极与集电极之间，基极是三极管的输入端，集电极是三极管的输出端，三极管VT1工作在放大状态，是一个放大器。当一个元器件（电阻）接在一个放大器的输入端与输出端之间时，该元器件就构成了反馈电路，电路中的Rl就是反馈电阻，通过反馈电路分析，Rl构成的是负反馈，所以Rl是负反馈电阻。

    4．交流信号电阻分压电路

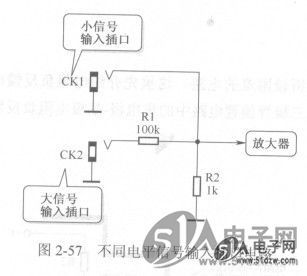

    图2-57所示是不同电平信号输入插口电路。电路中的Rl和R2构成交流信号分压衰减电路。CK1是小信号输入插口，CK2是大信号输入插口。


    从插口CK1输入的低电平信号直接加到放大器的输入端。从高电平输入插口CK2输入的信号由于太大，不能直接加到放大器的输入端，否则将引起放大器的大信号堵塞，所以要在CK2电路中加入交流信号分压衰减电路。
    从CK2输入的信号加到Rl和R2构成的分压电路中，其输出信号加到放大器的输入端。从电路中Rl和R2的标称阻值可知，分别是lOOkΩ和lkΩ，这一分压屯路将输入信号衰减为原来的1/100，这样信号幅度大大减小，可以直接输入到放大器的输入端。

    5．恒流录音电阻电路

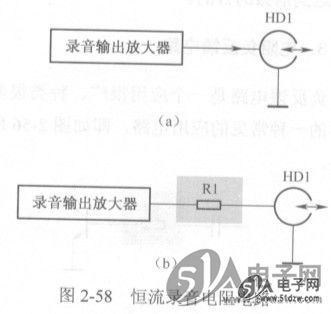

    图2-58所示是恒流录音电阻电路。电路中，Rl是恒流录音电阻；HDI是录放磁头，从图中可以看出，它是录音输出放大器的负载。
    (1)图2-58 (a)电路分析。录音磁头是录音输出放大器的负载，由于录音磁头是一个电感性负载，当频率升高时，它的感抗会增大，这样当录音信号电压一定时，显然流过录音磁头的高频信号电流小于低频信号电流，将造成高频录音信号的损耗：为此，要求录音电流不能随录音信号频率的高低变化而变化，这由恒流录音电阻电路来完成。
    (2)图2-58 (b)电路分析。在录音输出放大器输出回路中串联一只电阻Rl，Rl称为恒流录音电阻。在加入R_l之后，录音输出级放大器的负载阻抗z由下式决定，即：
                                                Z =R₁+XL
    上式说明一总的阻抗为恒流电阻R1的阻值与录音磁头感抗之和。设计电路时，令Rl的阻值远大于（5倍以上）录音磁头的最大感抗XL(XL是最高录音信号频率下的感抗)，这样上式可简化为Z≈R1。
    由于恒流录音电阻RI对各种频率录音信号的阻值是相同的，这样各种频率录音信号电压相同时，流过录音磁头的录音信号电流相同，从而达到恒流录音的目的。
    显然，在录音信号电压一定时，信号加入恒流录音电阻后，磁头中的录音信号电流减小了，可以适当提高录音输出放大器的放大倍数，即通过提高录音信号输出电压来弥补这一不足。
