在串联型稳压电源中，电压调整管与负载串联在一起，并且工作在放大状态，柏当于一个阻值受误差电压控制的可变电阻器，因而，串联型稳压电源的电压调整从本质上讲，是通过调整串联在负载电路上的可变电阻的阻值，来改变负载上的电压的。由此可见，这个可变电阻将消耗许多能量。这就是串联型稳压电源效率低的主要原因。而开关电源的电压调整器件（调整管）工作于开关状态，其调压原理是通过调整开关器件的导通时间（持续时间和导通间隔）来控制负载上的电压的。     SAA1064/N2

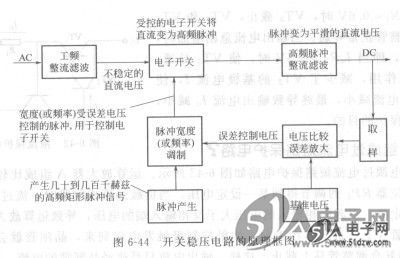

    图6-44所示为开关稳压电路的原理框图。由图可见，开关稳压电路也有整流滤波（工频）、取样、电压比较、误差放大和基准电压等电路，这与传统的稳压电源电路是相同的。不同的是电压调整部分，该部分一般是由脉冲产生电路、脉冲宽度（或频率）调制电路、电子开关和高频脉冲整流滤波电路等组成。
    开关电源的一般工作过程:由于市电电压的变化或负载的变化,引起开关电源输出的直流电压发生变化,这个变化的电压将被取样电路取样并与基准电压进行比较和放大,产生一个反映输出电压变化的误差控制电压,用这个误差电压控制电压控制脉冲的宽度或频率,进面控制电子开关的通断，电子开关将由整流滤波电路产生的直流电压变为几十到几百千赫兹的矩形脉冲（这个矩形脉冲的宽度或频率决定了输出电压的大小），再对这个脉冲进行整流和滤波，获得平滑的直流输出电压，最终达到稳定输出电压的目的。   PCA9532D
