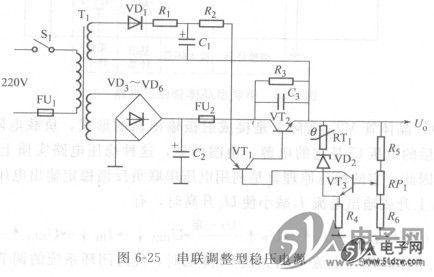

具有温度补偿采用辅助电源的串联调整型稳压电源电路如图6-25所示。S_l是电源开关，T₁是电源变压器，它有两组次级线圈，分别为两组整流电路提供交流电压。VD₁构成半波整流电路，VD₃～VD₆构成桥式整流电路。VT₁是串联调整型稳压电路中的激励管，VT₂是调整管，VT₃是比较放大管。VD₂是基准电压稳压二极管。     TLC59401PWP

    交流电源开关S_l接通后，220V交流电压通过开关Sl加到电源变压器T₁初级线圈两端，为整机提供电压。
    整流二极管VD₁和电源变压器的一组次级线圈构成半波整流电路，这一半波整流电路输出正极性直流电压。整流电路输出电压经过R₁和C₁构成的RC滤波电路滤波，作为串联调整型稳压电路的辅助电源。
    T₁另一个次级线圈与全桥堆VD₃～VD₆构成桥式整流电路，这一整流电路输出正极性直流电压。整流电路输出电压经过C₂滤波，通过保险丝FU₂加到串联调整型稳压电路。
    串联调整型稳压电路中，稳压二极管VD2接在直流电压输出端与比较放大管VT₃发射极玄间。当输出电压下降时，通过取样电路R₅、RP₁和R₆使VT₃基极电压下降，VT₃发射极电压也下降，但是VT₃发射极电压的下降量大于基极电压的下降量，因为VT3基极电压的F降量已经过了R₅、RP₁和R₆的分压。
    输出电压下降时，VT₃正向偏置电压增大。反之，输出电压Uo在增大时，VT₃发射极电压增大量大于基极电压增大量，所以VT₃正向偏置电压下降。
    VT₃是比较放大管，它的基极输入来自取样电路的误差电压，其集电极输出比较、放大后的误差电压，这一误差电压加到复合调整管基极。
    电路中设有激励管VT₁。比较放大管VT₃集电极输出的误差电流，加到VT₁基极中，经放大后才加到调整管VT₂基极。
    在调整管VT₂集电极与发射极之间接有启动电阻R₃，这一电阻的作用是：当刚开机或这一电源电路保护之后，调整管VT₂处于截止状态，VT₃没有直流工作电压。
    在接人电阻R₃之后，未稳定的直流电压由R₃从VT₂集电极加到发射极上，即加到输出端，给VT₃建立直流工作电压，使稳压电路启动。
    电阻R₃还是调整管VT₂的分流电阻，即R₃可以为VT₂分流电流，如果没有R₃，输出端流人负载的电流全部流过调整管VT₂，而接入R₃后有一部分电流流过R₃。电阻R₃的阻值愈小，分流电流愈多，对输出电压的稳定性则愈差。
    由于流过电阻R₃的电流很大，所以要求R₃额定功率比较大，一般为6～10W。
    稳压调整工作过程：
                   Uo↑→U_BE3↓→I_B3↓→I_C3↓→I_B1↓→I_C1↓→I_B2↓→U_CE2↑→U_O↓
    直流输出电压减小时，通过电路一系列调整，使VT2集电极与发射极之间管压降减小，输出直流电压增大，达到稳定直流输出电压的目的。
    这VT源电路中设有直V电压输出端短路保护电路，其工作原理是：当输出端对地端短路后，VT₃基极电压为0，VT₃处于截止状态，导致VT₁截止，VT₂也截止，这样没有电流流过调整管VT₂，可以防止输出端短路后烧坏调整管VT₂。       NSI45015WT1G
