1．导电胶条连接        OP293FSZ
    导电胶条连接是一种可拆卸电气互连技术。近年由于便携式和可移动电子产品迅猛发展，这种连接方式以其方便快捷、成本低和可以接受的可靠性，获得广泛应用。

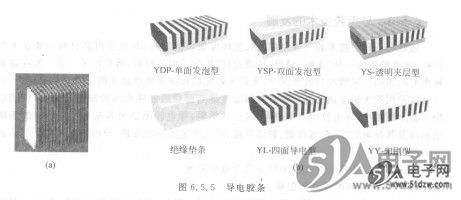

    导电胶条连接使用一种称为导电胶条的连接器提供元器件与印制电路板之间的连接。导电胶条连接器又称导电斑马胶条，简称斑马胶条或斑马条，是由导电硅胶和绝缘硅胶交替分层叠加后硫化成形的一种条形多通道连接器，如图6.5.5(a)所示。导电橡胶连接器性能稳定可靠，生产装配简便高效，广泛用于游戏机、电话、电子表、计算器、仪表等产品的液晶显示器与电路板的连接，可按客户的要求任意定做。
    导电胶条根据产品需要可以做成各种形式，如图6.5.5(b)所示.

    导电胶条由于电阻率较高，一般只用于弱导电领域，例如液晶等显示面板与电路板的连接。

    2．导电橡胶电磁屏蔽
    导电橡胶是橡胶中添加炭黑、石墨、银、铜等导电颗粒或镀银、镀镍的玻璃纤维，制成体积电阻达到使用导电要求的材料。普通橡胶是优良的绝缘体，体积电阻大于10¹⁴欧姆厘米，添加不同种类、不同比率的导电材料可使体积电阻降到l0⁵欧姆厘米以下甚至更
低，通常以胶板、胶垫、胶条或其他产品要求的形状提供不同领域的应用。
    用于电磁屏蔽场合的导电橡胶要求体积电阻低于10欧姆厘米，主要用于要求密封或蛭率范围特别宽（高达40GHz以上），并具有优良屏蔽性能的场合，特别适用于中、小型军用电子机箱和微波波导系统，可同时完成环境密封（防水、防潮）和电磁屏蔽，如图6.5.6所示。此外导电橡胶也适用于航天、航空、舰船、电力、交通等环境恶劣领域及计算机、通信等高频控制设备。

    3．导电橡胶键盘

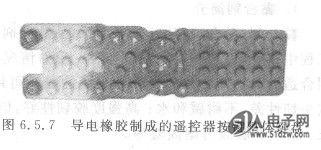

    导电橡胶用于各种键盘作为按键的电气连接材料，具有许多优势：可利用橡胶的弹性来复位，通过压制的方法把面极上所有的按键制成一块，体积小，装配方便，适合批量生产。如图6.5.7所示是用导电橡胶制造的遥控器按键整体键盘的实例。导电橡胶使用时间长了，容易老化而使弹力下降，因此一般用于对可靠性要求不高的成本敏感型产品。
