1．手工烙铁焊接         VSC7123RD
    1)电烙铁

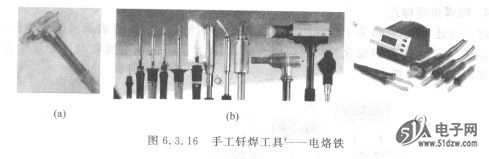

    手工烙铁焊接是最早用于电子产品连接的焊接方法，早期的商品电烙铁(见图6.3.16(a))已经作为文物，不过直到今天，烙铁仍然广泛使用。从图6.3.16(b)展示的各种各样电烙铁，到图6.3.16(c)所示的可以自动调节温度和输出功率、被称为电焊台的智能电烙铁，其基本作用都是一样的，都是作为手工钎焊的热源。

    不同工作性质和焊接点需要不同档次和种类的电烙铁，虽然性能档次越高的工具越好用，但人的因素是关键，技术水平高的人使用一般烙铁照样能焊出很好的焊点。
    2)焊锡
    手工烙铁焊接常用管状焊锡丝，也就是将焊锡制成管状、内部加焊剂，如图6.3.17所示。



    常用焊剂的成分主要是松香。焊剂是钎焊必不可少的材料，在钎焊中必须使用焊剂除氧化膜，保护液态的焊锡及加热的焊件金属不被氧化，以及减小液态焊锡的表面张力、增加焊锡流动性，有助于焊锡润湿焊件。
    3)焊点质量
    对焊点基本要求：
    ①可靠的电连接；
    ②足够的机械强度；
    ③合格的外观。
    图6.3.18中所示是几种典型焊点的外观，其中图(a)、(b)所示为贴焊导线和插装元件的焊点，图(c)、(d)所示为片武元件和L形引线的焊点。

    2．浸焊与拖焊
    1)最早的机器焊接方法——浸焊
    浸焊是最早替代手工焊接的大批量机器焊接方法。
    所谓浸焊，就是将安装好的印制电路板浸入熔化状态的焊料液，一次完成印制电路板上焊接。焊点以外不需连接的部分通过在印制电路板上涂阻焊剂来实现。

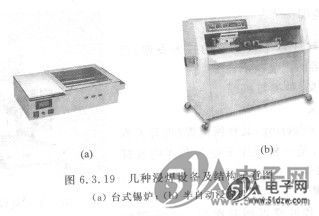

    图6.3.19所示为现在小批量生产中仍在使用的几种浸焊设备实物及示意图。浸焊基本是一种手工操作机器焊接方式。


    最早的自动焊接方式就是“浸入拖动焊接”，焊接过程中将组装好并涂有助焊剂的电路板以水平位置慢慢地浸入到熔融的焊锡池中并沿着表面进行拖动，如图6-3-20所示。


    3．现代软钎焊主要技术——波峰焊

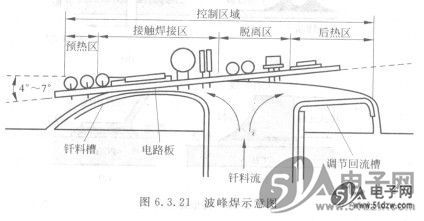

    波峰焊是真正适合大批量生产的软钎焊技术。图6.3.21为波峰焊示意图，波峰由机械或电磁泵产生并可控制，印制电路板由传送带以一定速度和倾斜度通过波峰，完成焊接。
