竞赛时也可以自制金属传感器。由电磁场理论可知，在受到时变电磁场作用的任何导体中，都会产生电涡流。
    电涡流式传感器的灵敏度和线性范围与线圈产生的磁场强度和分布状况有关，磁场沿径向分布范围大，则线性范围就大，轴向磁场梯度大，则灵敏度就高。它们与传感器线圈的尺寸和形状有关。根据这种关系就可以确定线圈的形状和尺寸参数。
    当x小时（被测物体靠近线圈），线圈半径rb小，则产生的磁感应强度大。
    当x大时（被测物体远离线圈），磁感应强度小，且半径小的变化梯度大，线圈半径大的变化梯度小。
    对涡流传感器通常设计为截流扁平线圈，产生的磁场可以视为由相应的单匝线圈的磁场叠加而成。
    ①线圈外径大时，传感器敏感范围大，线性范围相应也大，但敏感度低。

       ②线圈外径小时，线性范围相应小，但敏感度增大。
    ③线圈薄时，灵敏度高。
    ④线圈内径改变时，只有被测物体与传感器距离近时，灵敏度略有变化。
    ⑤设计时，传感器的线性范围一般取线圈外径的1/3～1/5。

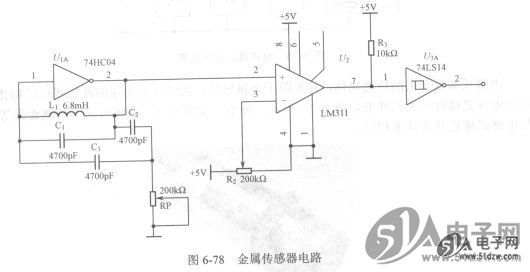

    金属传感器电路如图6-78所示，由振荡电路、比较电路和整形电路3部分组成。当有金属时，会影响线圈L₁的阻抗，从而影响振荡电路的输出幅值。经过比较器进行比较，比较后的输出信号经整形电路整形，可直接输入到控制电路进行检测状态的判断。   A1015LT1
