ADN8102双向CX4均衡器

发布时间:2011/6/30 9:58:49 访问次数:879

ADN8102 3.75Gbit/s,4路双向CX4均衡器电路的基本特性:


    ADN8102是4路双向CX4电缆/背板均衡器。它具有可编程均衡器的8个差分PECU CML兼容输入、可编程输出电平、预强调/解强调的8个差分CML输出。此器件操作在数据率高达3.75 Gbit/s时被优化为NRZ数据。

1) 优化为直流的3. 75 GhiUs数据;
2) 可编程输入均衡器:在1. 875 GHz时高达22dB的升压,补偿30m的CX4电缆高达3. 75 Gbit/s,补偿40in的FR4高达3.75 CbiUs;
3) 可编程输出预强调/解强调:在1. 875 GHz(3.75GbiUs)时高达12dB的升压,补偿15m的CX4电缆高达3.75Gbit/s,补偿40in的FR4高达3.75Gbit/s;
4) 灵活的核心电源电压范围:1.8~3.3V;
5) 路由释放每个通道正极/负极(P/N)对反向;
6)低功率:在3.75Gbit/s时每通道125mW;
7)直流或交流耦合差分CML输入;
8)可编程CML输出电平;
9)50Ω片上终端;
10)信号损失检测;
11)操作温度范围:- 40~85℃;
12)支持8位/10位,混乱的或无编码无归零(NRZ)数据;
13)I2C控制接口;

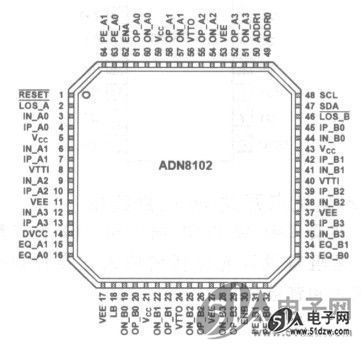

14)64引脚LFCSP(QFN封装)。



ADN8102 3.75Gbit/s,4路双向CX4均衡器电路的基本特性:


    ADN8102是4路双向CX4电缆/背板均衡器。它具有可编程均衡器的8个差分PECU CML兼容输入、可编程输出电平、预强调/解强调的8个差分CML输出。此器件操作在数据率高达3.75 Gbit/s时被优化为NRZ数据。

1) 优化为直流的3. 75 GhiUs数据;
2) 可编程输入均衡器:在1. 875 GHz时高达22dB的升压,补偿30m的CX4电缆高达3. 75 Gbit/s,补偿40in的FR4高达3.75 CbiUs;
3) 可编程输出预强调/解强调:在1. 875 GHz(3.75GbiUs)时高达12dB的升压,补偿15m的CX4电缆高达3.75Gbit/s,补偿40in的FR4高达3.75Gbit/s;
4) 灵活的核心电源电压范围:1.8~3.3V;
5) 路由释放每个通道正极/负极(P/N)对反向;
6)低功率:在3.75Gbit/s时每通道125mW;
7)直流或交流耦合差分CML输入;
8)可编程CML输出电平;
9)50Ω片上终端;
10)信号损失检测;
11)操作温度范围:- 40~85℃;
12)支持8位/10位,混乱的或无编码无归零(NRZ)数据;
13)I2C控制接口;
14)64引脚LFCSP(QFN封装)。
