系统的I作过程为:单相交流电经变压器、整流滤波后输出恒定直流电压,经分压器分压后得到多级电压给定值,再经选择后送给一次、二次积分器积分,得到电梯的速度给定曲线。

速度给定信号与测速发电机输出的速度反馈信号进行比较,其差值经速度调节器放大后送人触发器,触发晶间管,实现对直流发电机励磁的控制。方向转换触点控制励磁电流方向,改变发电机端电压的极性,从而控制电动机的正反转。

微分负反馈是为了防止电动机的转速突变和启动、制动时的转速振荡。消磁环节用于消除发电机剩磁电压引起的电梯爬行。

可编程序控制器控制系统 把可编程序控制器用于电梯的逻辑控制,可以取代大量的中间继电器和时间继电器,提高整机的可靠性,其I/0配置框图。

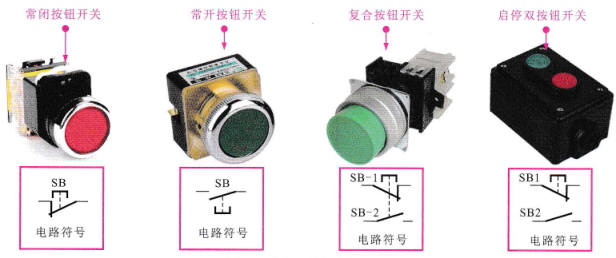

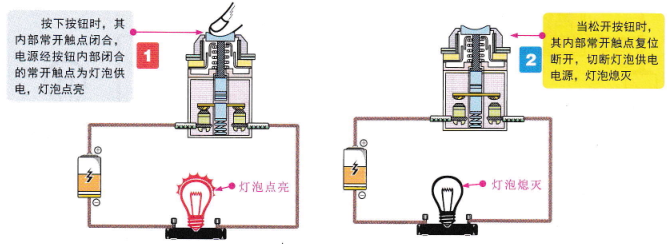

可编程序控制器控制系统1/0配置框图,对于可编程序控制器来说,只要将系统中发出指令或信号的按钮、开关、传感器等输入到可编程序控制器中,就可以通过程序控制内部的逻辑功能,以控制输出所连接的接触器、指令应答灯、层楼指示灯,控制电梯按要求运行。

电梯的调整,无论是交流电梯或直流电梯,如果采用的是开环控制系统,只要系统的接线正确,按参数调整其给定电压或给定励磁即可。但是对于全闭环的控制系统,必须对系统的调速系统进行调整。

调速系统的故障多发生在触发器部分,对触发系统的调整方法是:

查看有无连接不可靠、断线处。

检查触发脉冲是否正确。

调整电流调节器和速度调节器的限幅。

采用可编程序控制器控制的电梯,因可编程序控制器本身有各种各样的自诊断功能,囚此可以根据故障检查流程对可编程序控制器的故障进行检查。
