基本放大电路也称放大器,是电子设备中最基本的单元电路。在学习放大电路之前,我们先了解一下放大电路的组成、元器件的作用及放大原理等,然后简要介绍由场效应管构成的放大电路,最后再介绍用三极管构成的开关电路。

放大电路的组成一般由三极管、电阻、电源、耦合电容、负载等构成的。为电路原理图,三极管是放大电路的核心元件,担负着电流放大作用。

桥式整流滤波电路(续),共射极放大电路是放大电路中应用最广泛的三极管接法,信号由三极管基极和发射极输入,从集电极和发射极输出。

可见，交流电的正负半周使VD1与VD2轮流导通，在负载上总是得到自上而下的单向脉直流电电流。与半波整比,它有效地利用了交流电的负半周.

单相全波整流电路的波形,桥式整流滤波电路.

由于半波整流电路中,电源电压只在半个周期内有输出,电源利用率低,脉冲成分较大。所以为了克服半波整流的缺点,实际设计电路时,多采用桥式整流滤波电路。

请注意电流的方向和通路。从全波整流电路的输出电压u0比半波整流提高了1倍。u0=0.9u2.

我们知道,日常生活中普遍使用的市电是22OV的正弦波交流电。交流市电的特性是:有效值为22O V,峰值等于有效值的拒倍,频率为5O Hz,周期(T)是OO2s。而绝大多数电子设各使用的是低压直流电,所以,交流市电必须要经过降压,再经变换成为直流电,才能用于电子设备。

在电路中,将交流电压(电流)变换为单向脉动直流电压(电流)的过程叫作整流,通常称为AC-DC转换。

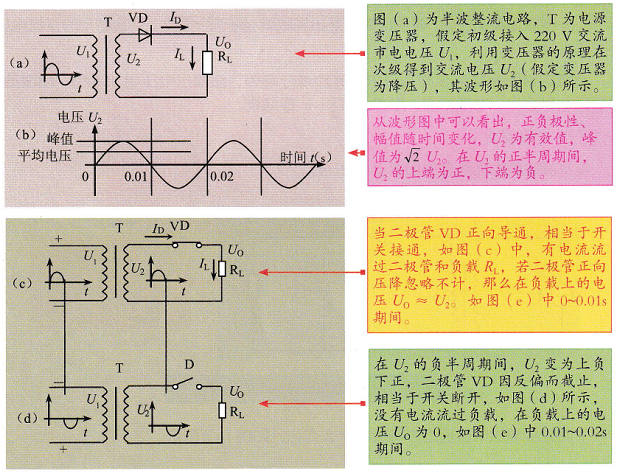

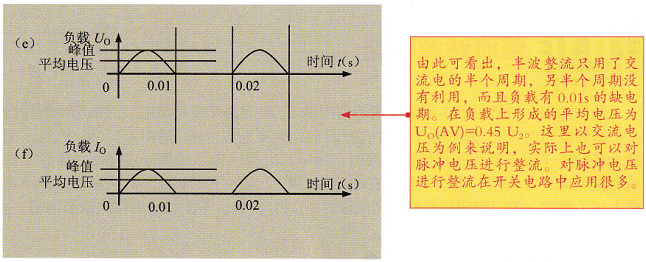

将分析整流滤波电路,单相半波整流滤波电路,半波整流主要由变压器T、整流二极管D和负载RL组成。半波整流的电路工作原理。
