导条与它对应的导条通过两端的导环就构成一个闭合的绕组

发布时间:2022/10/18 21:49:59 访问次数:360

笼式转子绕组是在转子铁芯的小槽中放入金属导条.再在铁芯两端用导环将各导条连接起来,这样任意一根导条与它对应的导条通过两端的导环就构成一个闭合的绕组.

由于这种绕组形似笼子,因此称为笼式转了绕组。笼式转子绕组有铜条转子绕组和铸铝转子绕组两种.铜条转子绕组是在转子铁芯的小槽中放入铜导条.然后在两端用金属

端环将它们焊接起来;而铸铝转子绕组则是用浇铸的方法在铁芯上浇铸出铝导条、端环和风叶。

线绕式转子绕组的结构，它是在转子铁芯中按一定的规律嵌人用绝缘导线绕制好的绕组,然后将绕组按三角形或星形接法接好,大多数按星形方式接线.

定子绕组按三角形接法接线,三相异步电动机的铭牌的识别,三相异步电动机一般会在外壳上安装一个铭牌.铭牌就相当于简单的说明书,它标注了电动机的型号、主要技术参数等信息。下面以铭牌为例来说明铭牌上各项内容的含义。

型号(Y112M-4) 型号通常由字母和数字组成.其含义说明如下。

额定功率(功率4.0kw) 该功率是在额定状态工作时电动机所输出的机械功率。

额定电流(电流8.8A) 该电流是在额定状态工作时流入电动机定子绕组的电流。

额定电压(电压380V) ˉ该电压是在额定状态工作时加到定子绕组的线电压。

额定转速(转速1440r/min) 该转速是在额定工作状态时电动机转轴的转速。

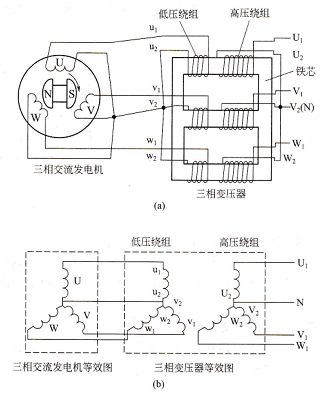

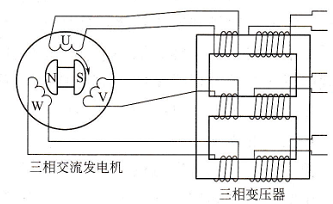

实践和理论都证明,如果在转子的圆周空间放置互差120°的3组绕组.然后将这3组绕组按星形或三角形接法接好(是按星形接法接好的3组绕组),将3组绕组与三相交流电压接好.

有二相交流电流流进3组绕组,这3组绕组会产生类似磁铁产生的旋转磁场,处于此旋转磁场中的转子上的各闭合导体有感应电流产生,磁场对有电流流过的导体产生作用力,推动各导体按一定的方向运动,转子也就运转起来了。

二相电动机互差120°的3组绕组,3组绕组与二相电源进行星形连接三相异步电动机的结构示意图。绕组绕在铁芯支架上。由于绕组和铁芯都固定不动,因此称为定子,定子中间是笼型的转子。
