恒温晶振是电子电路中最常用的电子元件之一,一般用字母“X” “G”或“Y”表示,单位为Hz。在电路图中每个电子元器件都有其电路图形符号,晶振的电路图形符号.常见的晶振主要分为恒温晶体振荡器、温度补偿晶体振荡器、普通晶体振荡器、压控晶体振荡器等。

OCXO的主要优点是频率温度特性在所有类型晶振中是最好的,由于电路设计精密,其短稳和相位噪声都较好。不足之处在于消耗功耗大、体积大,使用时还需预热5mln。

OCXO主要用于各种类型的通信设备、数字电视及军工设各等，为恒温晶体振荡器内部结构及外形图片。

高频变压器是一种交流电能的变换装置,能将某一数值的交流电压、电流转变为同频率的另一数值的交流电压、电流、使电能传输、分配和使用,做到安全经济。

测试绝缘性时,将指针万用表的挡位调到R×10k挡。

然后分别测量铁心与初级,初级与各次级、铁心与各次级、静电屏蔽层与初次级、次级各绕组间的电阻值。如果万用表指针均指在无穷大位置不动,说明变压器正常;否则,说明变压器绝缘性能不良.

通过测量绝缘性检测变压器的方法,通过检测线圈通/断检测变压器,如果变压器内部线圈发生断路,变压器就会损坏。通过检测线圈通/断检测变压器的方法.

通过检测线圈通/断检测变压器的方法,电源变压器的代换方法。

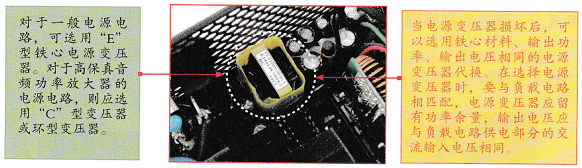

对于一般电源电路,可选用“E”型铁心电源变压器。对于高保真音频功率放大器的电源电路,则应选用“C”型变压器或环型变压器。

打印机电路中常用的变压器为电源变压器,对于电源变压器,一般采用开路检测.下面将实测打印机电路中的变压器。打印机电路中变压器的测量方法。
