AVC软件设置多段P-Q曲线约束,正常P、Q曲线为平滑曲线状态,功率圆定值设置6个点,每个点为该有功出力范围内对应的无功功率上限、无功功率下限定值,功率圆定值优先从进相试验报告获取(报告只有5000w、7000w、8500w、10080w工况数据),无法从试验报告获取的定值,取厂家出厂试验报告"容量曲线"数据,且各负荷段所对应无功功率上限、下限定值需按进相试验报告和发电机容量曲线试验数据的90%整定。

发电机容量曲线上的横坐标为有功功率,纵坐标为无功功率,例如,功率圆第6点有功功率取1065(横坐标在0.95pF位置),从曲线图上就可以查出该负荷下对应的无功功率上限值492(纵坐标在0.439pF位置)。

制作难度:★★★中等

在没有收到红外信号时,仅有少量的漏电流通过。

当接收到遥控器发出的红外信号时,将产生脉冲电流,从而在C1的左端产生脉冲电压,经过C1的耦合,送到VT1、R2、R3等组成的放大电路进行信号放大,之后再经C2耦合到VT2、R4、R5等组成的第二级放大电路再次进行信号放大.

通过C3送到由VD2、VD3组成的整流电路,并由C4平滑滤波,将放大的信号变换成稳定的直流,送到VT3的基极,驱动LED1点亮。

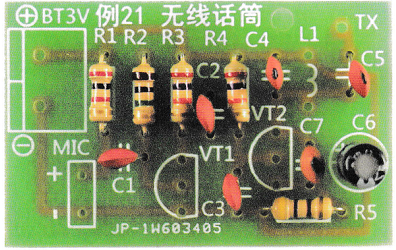

将接收机频率调整在90MHz,然后调整发射电路相关线圈或电容,使得数字万用表直流电压指示值最大,且收音机收到的信号最清晰、最稳定,总电流约20mA左右,就可以认定发射电路处于较好状态了。

建议使用数字万用表直流电压挡测量。仅参考电压数值的大小变化,具体电压值并无太大的实际意义。指针万用表表头内的电磁线圈可能会受到发射电路的强干扰,尤其在测量发射功率较大的电路时,可能导致测量失败。
