AC7840x demo板的通信接口有4路CAN,兼容CAN2.0B规范,支持CAN FD;4路UART,支持UART LIN复用;3路SPI、1路I2C、1路elO,eIO可模拟多路SPI、UART、I2C、PWM等接口,最高支持128个GPIO。

除此之外,AC7840x开发板还配备了Type-c的UART打印接口、JTAG/SWD仿真口、2个电位器以及RGB LED等,有LQFP 144、LQFP 100和LQFP 64等三种封装。

AC7840x提供单/双电机解决方案,原厂可直接为客户提供软、硬件及算法支持。AC7840x电机板采用控制板与驱动板叠层分离设计。上层带有AC7840x芯片的小板为控制板,下层为驱动板。该电机板不仅可以用于AC7840x,还可与AC7801x共用驱动板。

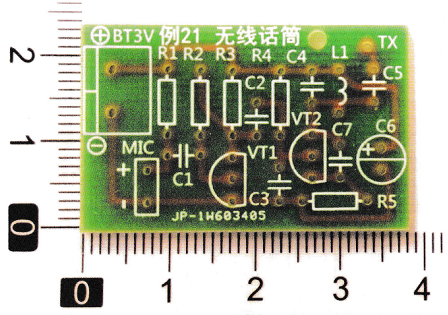

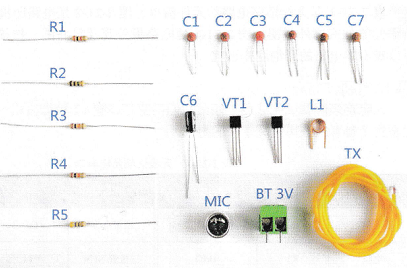

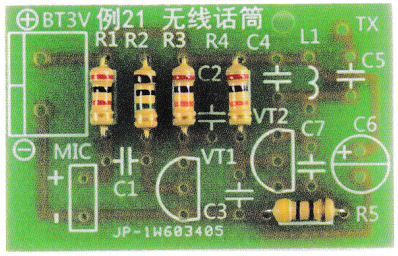

在组装这些电路的时候,往往缺少必要的仪器设各,通常只能按照图纸装好发射机后,利用接收机互调,一般只能调个大概,缺少量化直观的检测手段。

检查无误后,接通电源,找一台FM调频收旨机,最好是有数字频率显示功能的,将接收频率设定在90MHz,用套装中的一字改锥仔细调整屏蔽线圈T1和T2的磁芯,使收音机接收到的信盱最十静、噪声最小,然后适当拉开距离.

此时可将一手机放置在话筒前,利用外放音乐功能作为声音信号源,然后适当拉开距离,仔细调整磁芯,使收音机收到的音频信号最清晰,距离最远即可。

这是―个用于调频无线发射电路测试的简易小工具。有很多无线电爱好者,被测的高频信号经Cl和2只检波二极管VD1、VD2检波后,变换为直流电压信号,用万用表直流电压挡测量这个电压,就可以直观观察出高频放大电路输出功率的大小。

电路的频率适用范围大致在100MHz左右。在测量时,万用表的指示值可能会随各连接电线的晃动、人手的操作等因素而产tL波动,是TF常现象。

原则上应以人手离开发射电路板和本场强仪后的指示值为参考值。这款简易场强仪,虽然达不到精确的测量,但对于缺少专业仪器的业余电子爱好者来说,也不失为一个简单、实用的小工具。
