ADT6402的GND引脚和热源的GND引脚的热阻最小
发布时间:2020/12/26 16:11:02 访问次数:262

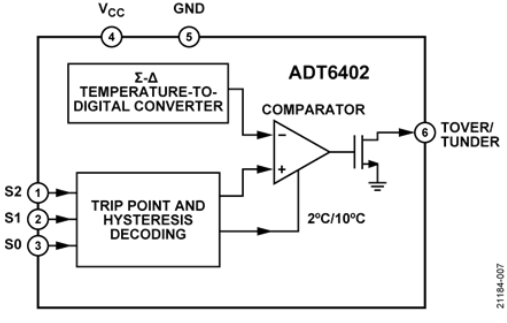

ADT6402具有一个高电平有效推挽输出(TOVER/TUNDER)，该输出在温度测量值超过断路点时使能。TOVER/TUNDER通过缓冲门连接到ADL5605的DISABLE引脚，当温度开关跳闸时，放大器关断，只有在系统冷却到断路点以下的温度(加上迟滞)之后才再次开启。缓冲门确保放大器(ADL5605)的DISABLE引脚的5 V逻辑电平和1.4 mA电流要求得到满足。
为了获得最佳性能，必须使ADT6402的GND引脚和热源的GND引脚的热阻最小。ADT6402安装在EVAL-CN0522-EBZ的背面，靠近连接至ADL5605裸露焊盘的散热通孔。
功率放大器在使用时会产生大量热量，因此必须特别注意电路的散热。
电路评估与测试设备要求进行测试需要如下设备：
EVAL-CN0522-EBZ
Keysight® E5061B矢量网络分析仪
Rohde & Schwarz® SMA100A信号发生器
Rohde & Schwarz FSUP信号源分析仪
5 V交流/直流USB电源适配器
USB A型转microUSB电缆
SMA电缆
20 dB衰减器(选配)，用于信号源分析仪的输入保护
1 W的功率水平，HMC450可以用作915 MHz ISM频段的替代驱动放大器。与ADL5605相比，HMC450具有更高的增益、噪声系数和输入回波损耗，但代价是输出匹配要求更高，并且输出IP3和输出1 dB压缩点(P1dB)较低。HMC450的饱和输出电平仅为700 mW左右。
使用HMC450，则温度开关必须替换为ADT6401，其与ADT6402引脚兼容且有相同的规格，但输出为低电平有效输出。
用于在2.45 GHz ISM频段中进行传输的放大器设计。
