VO的任何变化都会被线性稳压器晶体管的VCE电压吸收。因此，输出电压VCC始终保持恒定，并得到良好的调节。

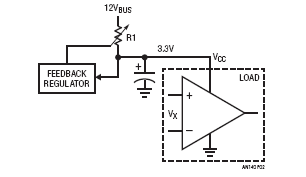

线性稳压器实现可变电阻以调节输出电压,线性稳压器一直广泛应用于工业领域。在开关模式电源自20世纪60年代问世普及之前，线性稳压器始终是电源行业的基础元件。线性稳压器仍然广泛应用于各种应用领域。

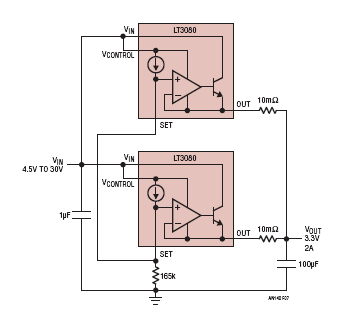

线性稳压器还具有其他性能优势。电源管理供应商开发了许多集成式线性稳压器。典型的集成式线性稳压器仅需VIN、VOUT、FB和可选GND引脚。开发的典型3引脚线性稳压器LT1083。仅需1个输入电容、1个输出电容和2个反馈电阻即可设置输出电压。几乎任何电气工程师都可以使用这些简单的线性稳压器来设计电源。

高效率、双路输出降压型μModule®降压稳压器，能够通过2.25 V至3.6 V输入电压为每通道提供2 A连续输出电流。此开关模式电源采用3 mm × 4 mm × 1.18 mm小型LGA封装。这个小型封装中包含开关控制器、功率FET、电感和所有支持元件。每个输出可通过电阻独立设置的可编程电压范围为0.5 V至2.5 V。

LTM4691放在一枚硬币和1210大小的陶瓷电容旁，可以看到它外形纤薄.

LTM4691的每路输出可提供2 A电流，并且只有几个小电容和电阻。μModule稳压器包括内部反馈环路补偿，可减小额外元件的数量和尺寸。开关频率默认为2 MHz，没有任何外部元件或输入，但可以同步到1 MHz至3 MHz外部时钟。

为尽可能提高反馈环路的性能，只需添加几个小外部电容就可完成内部补偿的环路——从而产生足够的稳定裕量和出色的瞬态响应性能。其他特性包括PGOOD信号、输出过压保护、过热保护、精密运行阈值和输出短路保护。

图2.DC2910A演示板上的小型LTM4691。除了所示的两个输入电容，

板的背部还装有输出电压设置电阻和多个电容。

使用全陶瓷电容的小型解决方案

紧凑型、全陶瓷电容解决方案的原理图，它充分利用了LTM4691的内部电路。显示微型解决方案的照片。显示DC2910A演示板的热性能、效率和负载阶跃性能。
