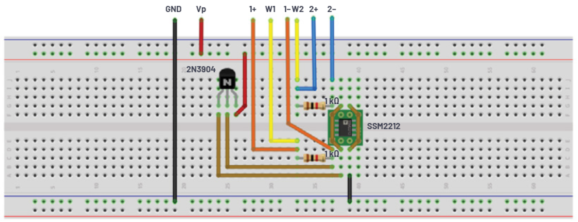

可以重复使用共发射极BJT曲线量测仪实验中使用的基本配置来测量电流镜特性。输入电阻R1和输出电阻R2现在都是1 kΩ。

一定要准确测量（尽可能使用更多的有效位数）R1和R2的实际值，以确保准确测量电流镜的输入和输出电流。

IIN等于W1处的AWG2输出电压除以R1的值。IOUT等于Scope Channel 2测量的电压除以R2的值。二极管连接的晶体管Q1跨接在Q2的基极和发射极端子。

在电流镜配置中，运算放大器作为电流镜输入（基极）节点的虚拟地，将来自AWG2 (W2)的电压阶跃转化为通过1 kΩ电阻的电流阶跃。

材料：

ADALM2000主动学习模块

无焊面包板

跳线

两个1 kΩ电阻（阻值尽可能接近，或者测量到三位数字或更精确）

两个小信号NPN晶体管（2N3904或SSM2212）

一个双通道运算放大器（例如ADTL082）

两个4.7μF解耦电容
