电路中还包括一节锂电池，当墙上适配器或主电池电压不起作用时，锂电池为RAM 提供3.3V 备用电源(3.3V RAM 点)。升压转换器U4 输出-20V/20mA， 为LCD 供电。

U1 为降压型开关转换器，具有较宽的输入电压范围（5V 至16V），可由墙上适配器或汽车电池提供电源；输出电压为3.4V，同时对输入电压进行检测，一旦输入电压无效时将自身控制器关断。U2 为升压型开关转换器，将两节AA 电池电压转换成3.3V 输出，输出电流500mA，转换效率达90%。U1、U2 的输出连接在一个点上（3.3V MAIN），当墙上适配器提供电源时，U2 检测到输出端电压为3.4V，高于调节电压，U2 将处于空闲模式，电源电流仅1μA。

通用智能终端中,任务AD转换、开关量采集、LCD显示、输出控制等是合作式任务,按照延迟时间和周期来顺序执行．

键盘扫描分解成短任务处理;485通信为中断式任务,执行上位机命令任务,实际上大部分命令任务都是根据命令要求,改变某些变量或寄存器的内容,执行速度很快,可以每来一次命令执行一次,属于单次任务。由系统任务和调度器设计原则,给出调度器任务的属性。

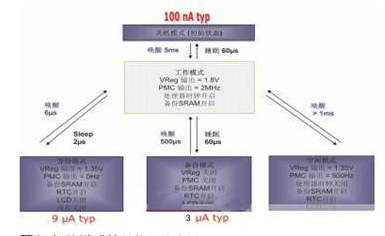

采用时间触发的混合式调度器系统,调度器根据任务的执行周期和延迟时间来顺序调度并执行任务,保证一次只处理一个事件,降低了CPU的负荷,减少了存储器的使用量,从而增强了系统的可靠性和扩展性,并使得系统低功耗设计易于实现。系统主程序主要包括系统初始化子程序和任务函数调度子程序。

电源管理方案，适用于PDA、手持式盘点机、POS 机等中等功率便携式设备。该方案中，输入为一不稳定的直流（墙上适配器或其它AC-DC 转换器）或2 节AA 电池，输出主电压3.3V/500mA。

稳压型电荷泵U3 能够将1.8V 到3.6V 范围内的输入电压转换成稳定的3.3V 输出，当系统没有加交流电和主电池时 ，U3 输出为RAM 提供备用电压。U3 采用μMAX 封装，一旦交流电源或主电池正常供电，U3 将保持关断模式，此时耗电仅1μA。

升压型控制器U4为LCD提供偏置电压，在该电路中被设置为负电压输出，内部电路由3.3V 主电源供电，将墙上适配器输出电压或主电池电压转换成-20V 输出，输出电流20mA，转换效率为75%。任何情况下，U4 均不采用锂电池供电。当墙上适配器有效时，Q2 断开，阻止电池电流流入电感L3；未接入墙上适配器时，Q2 导通，电池为L3 供电。

U5 为比较器，内置1.25V 基准电源。上电时，Q1 的体二极管允许U5 由3.3V MAIN 供电；启动后，U5 输出低电平，Q1导通，则3.3V RAM 由3.3V MAIN 提供，同时，U5 的低电平输出使U3 保持关端状态。

当U5 检测到墙上适配器与主电池均被移掉时，产生一高电平输出唤醒U3，为3.3V RAM 提供稳定的3.3V 电压。在电源切换瞬间，U5 由V+端的旁路电容保持供电。此外，U5 的高电平输出使Q1 断开，避免3.3V RAM 馈送到3.3V MAIN。
