漏电流的存在造成系统漏电保护装置误动作

发布时间:2020/4/9 23:36:32 访问次数:7740

ICL3221CV正常漏电流的存在会造成系统漏电保护装置误动作，使电机不能安全、可靠运行。此外，共模电流产生的传导共模电磁干扰（Electro- magnetic Interference, EMI）会影响其他电子设备正常运行。

漏电流抑制方法主要从优化硬件拓扑结构和改进软件控制方法两方面着手，如图1所示。其中优化硬件拓扑结构以在电机系统中添加滤波器为主，主要包括添加有源、无源滤波器等。通过改进软件控制方法抑制共模电流以采用无零矢量控制方法为主，主要包括RSPWM、AZSPWM、NSPWM]等方法。

制造商: STMicroelectronics

产品种类: 低压差稳压器

RoHS: 详细信息

安装风格: SMD/SMT

封装 / 箱体: TO-252-3

输出电压: 3.3 V

输出电流: 1.5 A

输出端数量: 1 Output

极性: Positive

静态电流: 40 mA

最大输入电压: 14 V

输出类型: Fixed

最小工作温度: - 40 C

最大工作温度: + 125 C

回动电压: 0.1 V

系列: LD29150

封装: Cut Tape

封装: MouseReel

封装: Reel

高度: 2.4 mm

长度: 6.6 mm

宽度: 6.2 mm

商标: STMicroelectronics

回动电压—最大值: 700 mV at 1.5 A

电压调节准确度: 1 %

Ib - 输入偏流: 15 mA

线路调整率: 0.5 %

负载调节: 1 %

产品类型: LDO Voltage Regulators

参考电压: 1.2423 V

工厂包装数量: 2500

子类别: PMIC - Power Management ICs

单位重量: 350 mg

PWM变频器的开关性能不断提高，PWM变频器驱动电机的动静态控制性能也有了明显的提升。但是随着PWM变频器开关频率越来越高，变频器输出的共模电压所带来的问题愈发严重。例如，共模电压会在电机转轴上感应出高幅值轴电压，并形成轴承电流，导致电机轴承损坏，缩短电机使用寿命。纳米软件近期给上海用户交付了一套NSAT-7000电机自动测试系统。

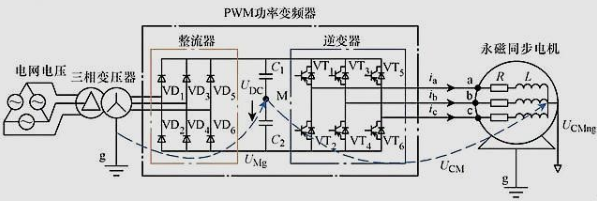

电机系统存在大量对地分布电容，共模电压在变频器开关跳变期间会产生较大的du/dt，进而对电机系统分布电容进行充放电形成共模电流，也就是正常漏电流。当电机系统对地分布电容数值较大时，正常漏电流也会随之增大，可能导致电机不能正常运转。
