X9102P反激式转换器的优势是效率高；仅需一个小尺寸的1:1变压器。反激式转换器在第一级可产生高达28 V的隔离驱动器电压。由此生成反相器和降压型转换器，它们共用相同的地电位。

在电源管理单元的设计过程中，ADI公司特别加强了电磁兼容性(EMC)和鲁棒性。例如，输出电压相移，且反激式控制器的压摆率可调。同时还为所有三个电压添加了软启动、过压保护和电流限制功能，以实现良好的测量。

隔离式SPI接口基于成熟的iCoupler®技术，可传输工作所需的所有控制信号。因此实现了高速数据路径（四个通道）和较低速率的GPIO控制路径（三个复用通道）之间的区分。潜在的应用是通过共同的控制信号同步激活多通道模块或多个模块中的输出，回读错误标志或触发安全关断。

制造商:

Anaren

产品种类:

信号调节

发货限制：

Mouser目前不销售该产品。

RoHS:

是

产品类型:

Filters

产品:

Baluns

频率范围:

200 MHz to 500 MHz

阻抗:

200 Ohms

端接类型:

SMD/SMT

封装 / 箱体:

1608 (4121metric)

最小工作温度:

- 55 C

最大工作温度:

+ 85 C

封装:

Cut Tape

封装:

MouseReel

封装:

Reel

安装:

SMD/SMT

工作温度范围:

- 55 C to + 85 C

类型:

Ultral Low Profile Balun

商标:

Anaren

介入损耗:

1.3 dB

工厂包装数量:

4000

子类别:

Filters

商标名:

Xinger

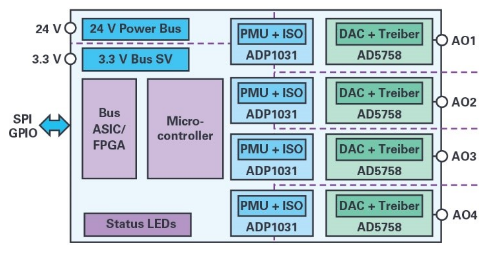

ADP1031在9 mm × 7 mm封装尺寸内集成了四个模块：

反激式转换器，用于产生正隔离电源电压VPOS。

反相器，用于产生双极性输出所需的负电源VNEG。

降压型转换器，用于为AD5758的逻辑电路提供VLOG。

具有额外GPIO的隔离SPI数据接口。
