耐高压的铝电解电容器升压电路

发布时间:2020/3/27 23:59:23 访问次数:3295

MC5878A在开关电源的原边采用有源滤波器电路，则铝电解电容器的使用环境：

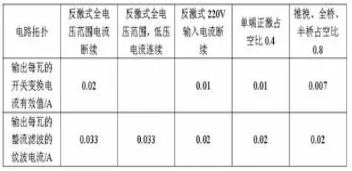

高频脉冲电流主要是20 kHz~100kHz的脉动电流，而且大幅度增加；

变换器的主开关管发热，导致铝电解电容器的周围温度升高；

变换器多采用升压电路，因此要求耐高压的铝电解电容器。

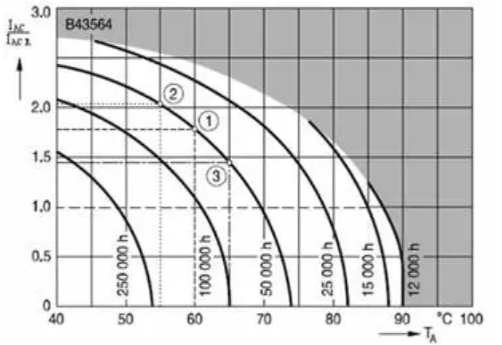

利用技术制造的铝电解电容器，由于要吸收比以往更大的脉动电流，不得不选择大尺寸的电容器。结果，使电源的体积庞大，难以用于小型化的电子设备。研究与开发一种新型的电解电容器，体积小、耐高压，并且允许流过大量高频脉冲电流。电解电容器，在高温环境下工作，工作寿命还须比较长。

RdsA，晶体管上(或漏源)电阻(Rds)和模具面积(A)的乘积。低的Rds对于传导损耗来说是很好的，以很大的模具面积为代价的话，器件的电容就会变高，开关损耗就会增加。相关的FoM是Rds*Eoss，是Rds和转换过程中能量损失的乘积。

AC/DC电源模块 LM 多路输出系列LM 多路输出系列LM系列是金属罩式鼠笼封装AC/DC电源，该系列拥有高效率、高可靠性、低功耗的特点。

应用于工控、电力、办公等设备。

产品特点：

多路输出，金属罩式结构

宽输入电压范围，输入电压范围可达85-264VAC

工作温度范围：-40°C至+70°C

EMC：EMI CLASS B；裸机浪涌达±2KV/4KV（4级）

EMC 及安全规格满足 IEC/EN61000-4，CISPR22/EN55022 标准

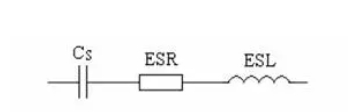

如果ESR小，则在有大电流流动时，电容输出电压的下降量也小。电流增大而来的降低ESR的要求，有可能成为推进电容替换进程的主要原因。相对于铝电解电容将近1Ω的ESR来说，多层陶瓷电容的ESR很小，还不到10mΩ。导电性高分子电容的ESR通常为几十mΩ，ESR比较小的则在10mΩ以下。铝电解电容也在开发ESR比较小的品, 其ESR大约是一般产品的1/2~1/3。
