SA64AUSS模块开发超声波水计量子系统，该模块具有卓越的计量性能、低功耗和最大的集成度。

以256kbmsp430fr6047单片机为核心，集成了高速、模数转换器、信号采集和集成的低能量加速器（LEA）来优化数字信号处理。

TIDM-1019设备是由TI公司的MSP430FR6047单片机和其他分立器件组成的。

方法基于差分飞行时间（ToF）的计算，包括上下游两个传感器。利用MSP430FR6047单片机的内部超声传感解决方案（USS）模块实现传感器激励和信号捕获。然后，使用MSP430的LEA通过一系列算法传递信号™ 单片机，以快速高效的方式计算所需的输出数据。

TIDM-1019设备使用EVM430-FR6047评估工具包，专门用于超声波传感应用，如水流量表。EVM包括一个与其他BoosterPack接口的连接器™ 插件模块。参考设计包括所需的所有硬件文件。

软件采用模块化、可移植的方式，使用msp430软件编写™ 软件和TI公司的MSP430超声波传感水计量库。

包括超声波设计中心，它使设计师能够通过一个易于使用的图形用户界面修改和优化不同的配置参数。USS设计中心允许用户在不修改示例项目中的应用程序代码的情况下轻松实现和自定义不同的收发器。

设计文件包括应用程序示例的源代码和相应的代码生成器Studio™ （CCS）和IAR嵌入式工作台™项目。

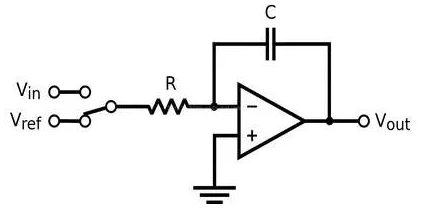

积分型ADC电路包含：

一个积分器

一个选择开关(用来选在被测电压和参考电压)、

一个定时器(用来决定对被测电压的积分时间长度和测量参考电压积分消耗时间)、

一个比较器(用来进行过零检测)、

一个控制器、

一个放电开关,用来对积分电容进行放电，与积分电容并联

开关都由转换器的控制器,是微处理器或专用的控制逻辑，控制器的输入包括一个时钟信号(用来测量时间)和一个比较器的输出信号,用来检测积分器的输出是否归零.
