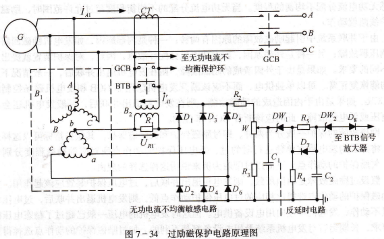

1LAG9-2P-S3C1反映了该发电机担负的无功电流的大小,担负较多无功电流的发电机是过励状态的发电机,当其过励程度超过允许值时,u1的值经过分压后,可击穿DW1,有故障信号输出,这样可以起到过励磁故障保护的作用。在BTB动作时,同时将该发电机的无功电流不均衡保护环短路,使它不再起作用,如图7-34所示.

过励磁保护线路的动作点可用电位计W来调定。

当发电机担负了较少的无功电流时,其敏感电路的相量图如图7-36(c)所示。整流器输出的直流电压u2为:

沥

u2=丫(u2+Ut2c+j)

2u/2       (7-15)

πug~u2uR1+U11+U2=jπ

将式(7-15)与(7-13)比较,显然可见LJJ2<Ud,担负较少无功电流的发电机是欠励状态的发电机,欠励的发电机也能被该线路检测到,故该敏感线路可以作为过、欠励保护线路的共同敏感电路。

如果发电机所担负的无功电流与其他发电机是均衡的,而有功电流有差异,则其敏感电路的相量图如图7-36(d)所示。如担负较多的有功电流时,相量图如图中实线所示;如担负较少的有功电流时,相量图如图中虚线所示。整流后的电压Ud3和Ud4分别为:

ud3=jkl(r3+r3c+r5)-U2UR1+t1+√Ⅰπ+U2)             (7-16)

(U4+Ut-4c+Ucu)

1∫g~u2t-TR1+√Ⅰ+TTⅠ-TE+U2)            (7-17)

ui-πk-πn-mπ=1

将式(7-16)、式(7-17)与式(7-13)比较可见,在UR1<U2时,UJ3、LJ4与ui是相差不多的。因此,该敏感电路基本上不敏感有功电流的偏差。

从以上的分析可见,该无功电流不均衡敏感电路基本上只反映无功电流分配的偏差,因而可以反映发电机的励磁状态。当发电机过励磁时,整流器输出的直流电压增加;而在欠励磁时,整流器输出的直流电压减小。

敏感电路以后的放大、反延时及动作电路的具体形式还很多,这里不再举例分析,如图7-35所示.

欠励磁保护线路,前面已经提到,上述的敏感电路也可以敏感发电机的欠励磁状态,将敏感到的信号接到欠励磁保护线路的放大电路和执行电路中去,即可起到欠励磁保护作用。与过励磁保护线路一样,虽然欠励磁保护线路也可以多种多样,但基本原理与低电压保护线路类似,所不同的是欠励磁保护动作在低电压保护之前,即延时时间要比低电压保护电路的短些并且受它的控的控制.
