XC2S150-7FG256I该装置对宽范围的PWM调光的适应性允许稳定地控制LED电流波形，使PWM调光脉冲宽度小于或等于150ns。HV96001驱动芯片调整反激变换器的输出电压，使boost变换器（BC）在boost变换器输入和输出之间的微小差异下工作电压，也称为净空电压。在较小的净空电压下操作boost变换器，或者在或多或少相当的情况下，在较小的电压升压比下操作boost变换器，使得boost变换器在物理上很小，并且以更高的效率工作。

HV96001包括两个反馈调节器，用于控制反激输出电压的反激调节器和用于控制LED电流幅度的升压调节器。光耦驱动电路驱动光耦，光耦反过来提供用于驱动反激变换器的控制输入的控制信号。



HV96001 LED驱动器的目标是离线照明应用需要广泛的调光能力。该装置能够线性调光和PWM调光，其中PWM调光能够将无闪烁调光降低到0.01%或更低的水平。

HV96001特别适用于LED驱动器设计，以适应范围广泛的LED负载电压。该装置调整AC到DC转换级的输出电压，以在LED负载电压的宽范围内保持高转换效率。它还保持对LED电流幅度的精确控制，从而保持一致的色温。

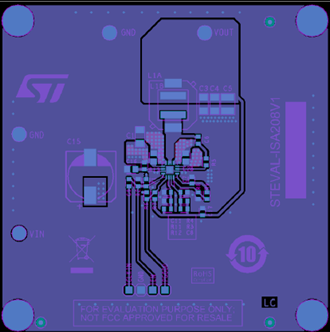

基于L6983CQTR的38v，3a同步降压开关稳压器评估板

L6983是一个易于使用的同步单片降压稳压器，能够向负载提供多达3个ADC。其宽的输入电压范围使该器件适合于广泛的应用。该器件在QFN16 3x3封装中实现了峰值电流模式结构，并带有内部补偿，以最小化设计复杂性和尺寸。

L6983有低功耗模式（LCM）和低噪声模式（LNM）两种版本。LCM在轻负载下最大化效率，输出电压纹波可控，这是电池供电应用的理想选择。LNM使开关频率恒定，输出电压纹波过载电流范围最小，满足噪声敏感应用规范。

L6983允许在200赫兹和2.2兆赫之间选择开关频率，并可选择扩频以提高EMC。EN引脚提供启用/禁用功能。禁用时，典型的关闭电流为2μA。当拔出EN引脚时，设备启用，内部1.3 ms软启动发生。该设备的特点是功率良好的开放式采集器，监测FB电压。一脉相承

两个功率元件上的电流感应实现有效的恒流保护，热关机防止热失控。



闪存接口：

嵌入式多媒体卡接口（eMMC）伊什5.1款

双通道通用闪存（UFS 2.1）接口

两个安全数字（3.0/安全数字输入输出3.0接口（SD3.0/SDIO3.0）

两个同步闪存接口配置为

-一个OSPI和一个QSPI闪存接口

或夸张伊什和QSPI flash接口

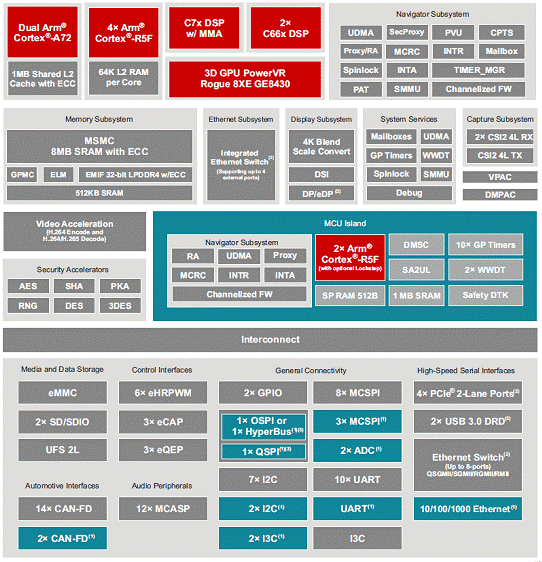

片上系统（SoC）架构：

16纳米场效应晶体管技术

24毫米，共24毫米，0.8毫米间距，827针FCBGA（ALF），支持IPC 3类PCB布线

TPS6594-Q1配套电源管理

集成电路（PMIC）：

ASIL-D以下的功能安全支持

灵活的映射以支持不同的情况

TDA4VM24212；-29992；

先进的环绕视野和泊车辅助系统

自主融合传感器/感知系统，包括摄像机、雷达和处理传感器

单传感器和多传感器前摄像头系统

下一代镜像系统
