VSP9417B-VK-C4在变化率上,小容量变压器在使用中,应注意其额定值、绕组极性及干扰问题。

变压器的额定值,在使用变压器之前应先了解其铭牌参数,以便根据其额定值正确使用变压器。

额定电压ylN/I2N,原边额定电压σ1N是指加到原绕组上的电源线电压,它受变压器绝缘强度和温升所限制。副边额定电压叱N是指原边加上额定电压后,副边空载时的线电压。以Ⅴ或kV表示。

变压器在使用时,受磁路和绕组所限,原边电压不允许超过额定值。

额定电流r1N/r2N在原边加额定电压、副边加额定负载条件下,变压器长时间正常运行时,原、副边绕组,通过的线电流称为额定电流。以A表示。

变压器在额定电流下运行,绝缘材料不易老化,其使用寿命很长c如果工作电流长期超过额定电流值,变压器的温升就会超过允许范围,使绝缘材料老化,大大缩短其使用寿命。

额定容量S、s・xib,功电压和额定电流的乘积。以VA或kVA表示。

对于单相变压器,可具体表达为:SN=sNJ2N,对于二相变压器√3t/2N,式中的⒍1,uσ2N为变压器原、副边的线电压,J1N、J2、为变压器原、副边的线电流。额定容量表示一个变压器所具有的传输电能的能力。

一般大容量变压器的效率较高,因此额定工作时的初级和次级视在功率基本相等,所以常把原边绕组和副边绕组的容量设计得相等。当然,航空变压器一般效率不太高,所以原边绕组容童要比副边绕组大些。

额定频率A,航空电源变压壁的额定塑塑迦迅,4KHz,地面工塑变压器的壑唠掣冬率为AF50Ⅱz。使用频率不同的变压器不能互相代用。

例如,二香T5v/4(X)Hz莳航空变豆器不能用在220V/50Hz的地面电源上。由变压器的有效值表达式σ≈z=40=NφⅡ可知,在匝数Ⅳ一定时,E、u|φ口三者之间存在着制约关系。当不变时,∫和φm成反比,若∫下降,则磁通φⅡ上升。因变压器额定电压工作点都设计在磁化曲线临近饱和区,当∫降低过多使用时,φ”值增大进人高度饱和区,励磁电流会急剧增大,就可能把变压器烧坏。

反之,若升频使用时,显然磁饱和已不是主要问题,而耐压和铁损太大将不允许这样使用.

除上述额定值外,还应注意变压器的联接形式、冷却方式、允许温升及使用条件等。

变压器绕组的同名端,在使用变压器或其他有磁耦合的电感线圈时,要注意线嚣的正确联接。如一台变压器的原绕组有相同的两个绕组,如图4.1-22(a)中的1-2和3-4.当接到220V的电源上时,两绕组串联如图4.1-22(b)所示;当接到110V的电源上时,两绕组并联[图4.1-22(c)]。如果联接错误,如串联时将2和4两端连在一起,将1和3两端接电源,这样两个线圈的磁通相互抵消,铁心中没有磁通,绕组中也就没有感应电动势,绕组中将流过很大的电流,把变压器烧毁。

-uQ=ui×1.0%

Δu=-t/n

在一般变压器中,由于其电阻和漏电抗均较小,电压变化率也较小,约为5%左右。

变压器的损耗和效率,在变压器中,共有两种损耗存在:线圈电阻R消耗的功率J2R,称为铜损耗ΔPcu;处于交变磁化下的铁心也有损耗,称为铁损耗ΔPFe。铁损由铁心的磁滞和涡流产生。

由磁滞产生的铁损称为磁滞损耗Δf。可以证明,交变磁化一周在铁心的单位体积内产生的磁滞损耗与磁滞回线所包围的面积成正比。

磁滞损耗要引起铁心发热。为了减小磁滞损耗,应选用磁滞回线窄小的磁性材料制造铁心。硅钢就是变压器和电机中常用的铁心材料,其磁滞损耗较小。由涡流所产生的损耗称为涡流损耗ΔPc。

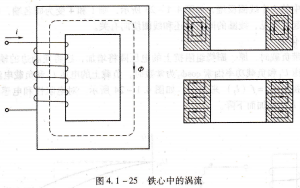

中通时,它所产生的磁通也是交变的。因此,一动势内电流称为涡流,它向的平面内成环行流动,4.1-25所示。
