Highlights(手册更改)

No./MsN cross

reftable(FsN/MsN交叉索引表)

SB list(SB清单)

COC list(COC清单)

在各章节包括

TOC(手册内容目录)

Manual coveragc∶手册涉及:

21 thru 80(ACSYStCms)第21到第80章(系统)

BIock Diagram For Complcx systems复杂系统的力块图

Intcrnal layout ofcotpc)ncnts are(icpictcd schcmatically部件的内部设计的简略描述

图2-91 ASM手册结构绍部分相同。章节内容增加了93章(Panels面板)和94章(Zoning and Routing分区和导线走向)。

Ma11ual Front Matter page(手册前言)

Highlights(手册更改)

Chaptc100-Introduction(章节00ˉ手册介绍)

Fleet No MSN cross ref

table(FSWMsN交叉索引表)

SB list(SB清单)

COC list(COC清单)

TOC(手册内容目录)线路图21章至80章,分区和导线走向

图2-92 AWM手册结构

AWL手册结构,如图2-93所示,AWL手册分为前言和两个清单,没有章节。前言包括手册介绍、机队序列号/厂家序列号交叉索引表、服务通告清单、客户发起的更改清单。两个清单为设备清单和扩展导线清单。

设各清单(Equipmcnt list),设各清单列出了所有电子电气部件,每个清单包含一仵设备,清单内容为部件的功能识别号、件号、名称、供应商代码、供应商名称、位置、数量等(见图2-94)。

AWM手册中导线识别号、符号说明,导线识别号,导线识别号由一组8位数字组成(见图2-96)。一般来说,在线路图中会只给出导线编号。一个完章节号导线编号整的导线识别号应再加上备注中所给的章节号。

图2-96 导线识别号,符号说明,在ASM或AWM的Introduction中有详细介绍,以图2-97为例。

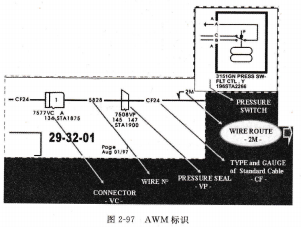

图2-97 AWM标识

VC表示接头,134表示接头所在区域,STA1875表示接头所在站位;

5828表示导线编号,导线识别号为2932-5828;

VP表示压力封严;

CF24中,CF表示导线型号,24表示导线规格(单位为AWG-Americam Wircauge);

2M表示导线走向。导线走向表示飞机导线在飞机上布线时所在规定通道的编号,空客公司对飞机导线的排布做了规定(见图2-98)。每个通道编号的含义在ASM、AWM手册的Introduction中有详细介绍。

2.3.3 AirN@v使用,AirN@v介绍,空客公司为方便手册查询,推出了一个手册浏览软件AirN@v。航空维修技术人员可以使用它方便地查找各种信息。该软件有6个数据库,即AirN@v/Maintenancc、AirN@v/Engineering、AirN@v/Associatcd data、AirN@`v/Repair、AirN@lv/Shop不口AirN@.v/Planning,安装时,可以选择安装一个数据库或全部数据库(见图2-99)。常用维护类手册查询使用的数据库为AirN@v/Maintenance。
