UPD569式中:P2―变压器的输出功率;

P1―输入功率。

变压器的功率损耗很小,所以效率很高,通常在95%以上,直流发电机.

直流发电机是一种将机械能转换成直流电能的转换装置。这种能量的转换是通过电枢导体在磁场中的旋转来实现的。前面已经论述,导体在磁场中做切割磁力线运动时,导体中就会产生感应电动势,发电机就是利用这一原理向外发电的。大多数直流发电机的旋转单元是电枢;静止单元是磁场。当机械能以转矩的形式带动电枢以一定的速度在磁场中旋转时,在电枢上将输出电能。

用于驱动电枢旋转的机械能被称为原动力,它们可能是蒸汽涡轮机、柴油机、汽油机和蒸汽机等。

一个直流发电机基本上由下列部(钢框架):铁心、极掌和励磁线圈;

电枢:电枢铁心是圆柱状,由硅钢片叠成,表面冲有槽,槽中绕有铜线绕组;

苌百器:用于保持流向外电路的电流方向不改变;

电刷:用于将换向器来的电流传送到外电路。

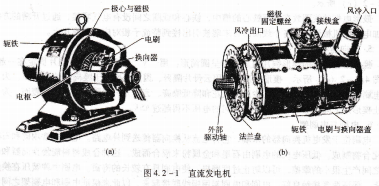

直流发电机有许多种类型。一种典型的大容量直流发电机如图4.2-1(a)所示。它的重量可能达到上百千克重。一个小飞机上的发电机如图4.2-1(b)所示。它的重量不超过45kg。

极心与磁极风冷入口,接线盒换向器电枢外部,驱动轴轭铁,电刷与换向器盖法兰盘.

图4.2-1 直流发电机轭铁口,变压器及励磁线圈引线.

升高片云母片线圈,引线槽换向器套铜,换向片出线压,电刷弹簧电刷架.

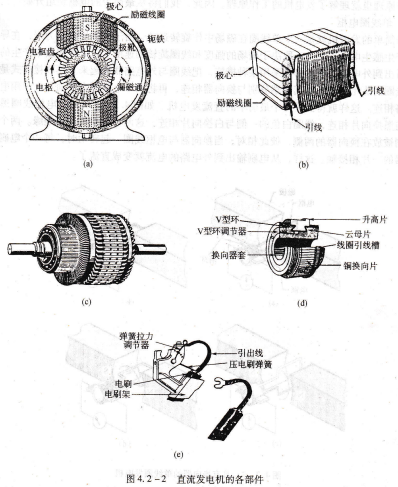

图4.2-2 直流发电机的各部件,(a)两磁极发电机磁路;(b)极心上的励磁线圈;(c)―个完整的电枢;(d)换向器的结构;(e)典型电刷与电刷架.

电刷架的作用是固定电刷,它把电刷束缚在电刷架的刷握内,使其在整流片上保持一个合适的位置。多极发电机的电刷握与磁极对数一样多。在发电机运转时,电刷交替地刷在正极和负极上,极性相同的电刷握被联接在一起。如图4.2-2(e)所示。

直流发电机的工作原理,力号拉端滩谢,在发电机中,电枢绕组绕在电枢铁心上,它是产生感应电动势的部件,理解电枢绕组极心.
