UPC5555GE0348热电偶系列接线片,E0348系列接线片属于热电偶导线专用系列接线片,如图6-436和表6-52所示,使用环境温度是-55℃(-67°F)~260℃(500°F)。

E0348T××××接线片,举例接线片颜色灰色,TM2201绿色.

NSA936502非绝缘系列接线片NSA936502系列非绝缘接线片,如图6-437所示。使用环境温度是260℃(500°F)。

NSA936502-T B 16 01,E0348 1.M22 01

范围AWG导线规格类型,代码接线片标准件号,E0348系列接线片件号识别,NSA936502系列接线片件号识别.

接线柱上接线片的安装,在空客系列飞机上的接线柱上、线路跳开关上和接地桩上安装了很多接线片,每个接线柱最多安装4个接线片,在一些特殊条件下可以安装5个接线片;如果接线片的大小尺寸不同,必须先安装尺寸大的接线片,然后逐一进行安装。

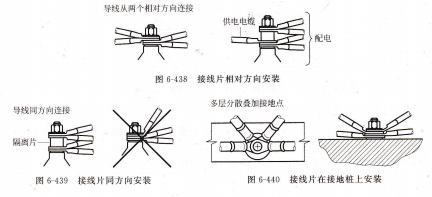

接线片的安装方向,当导线从相对方向安装时,接线片也必须按照相对方向安装,如图6-438所示。当导线从相同方向安装时,接线片也必须相同方向安装且接线片必须面对面背对背安装,如图6-439所示。当导线来自于不同方向安装在接地点上时,接线片也要按照导线的方向安装,如图6-440所示。

守线从两个相对方向.连接范书导线规格小才斗代雨马.

TM:镍铬合金,TN:镍铝锰合金

标准件号供电电缆配电,接线片相对方向安装,多层分散叠加接地点,离片守线同方向连按,接线片同方向安装,接线片在接地桩上安装,接线片尺寸导线规格.

2、4中感生电动势大。因此,输出电压与顺时针输出相位相反,其大小也与转角α成正比。微同步器输出电压是一个调幅波,通常激励电压为5~50V,激励频率为60~50 kHz。微同步器的灵敏度大约为每度0.2~5V,角位移量为±7°~±10°,线性为0.05%~10%。

微同步器在飞机上应用举例,在对飞机的飞行进行自动控制时,需要有一种输出多种信号的高度传感器◇这种传感器实际上是一个使用微同步器的随动系统,其原理框图示于图9-53。

减速器应用微同步器的高度传感器方块图真空膜盒是感受高度变化的敏感元件。高度增大时,作用于膜盒上的大气压力P减小,膜盒膨胀产生位移a,通过曲柄联杆与小齿轮传动机构把此位移变为转角α。小齿轮转轴与四极微同步器的转子同轴。于是转子也转动α角,使输出的电压矶与α角成正比。J1通过放大器被放大为魄,加到执行电动机的控制相,电动机便开始转动。电动机通过减速器一方面带动环形电位器的电刷转动,使之有输出电压么c,另一方面,又反馈到四极同步器,使定子自向同一方向转动α角,“同步”的意义即在于此。网步矶苗倒不怠图从而,微同步器又处于平衡位置,该系统就静止下来。

同步机也是一种靠线圈间互感的变化达到测量角位移目的的一种旋转变压器式传感器。它由作为初级绕组的单相转子和作为次级绕组的三相定子所组成。结构示意图如图9-54所示。

定子上三个次级线圈均匀分布,每个线圈所占弧角为120°,并按形接法联接。

当加有交流激励电压的转子线圈随转子转动后,将改变与次级各线圈间的互感,因此,每个线圈都将产生相应的感生电动势,它们分别为u2=uOsin=Emsinsinω0t

激励电压电位器微动,同步器放大器真空膜盒传动机构.
