TNETV2840ENGGU发器构成,它们的时钟脉冲信号端C1均与系统时钟脉冲信号CP直接相连。每个状态变化由时钟脉冲信号上升沿触发,它们的输出分别是So、S1、s2和S3,初始状态由ReseJ端设置,ReseJ接至触发器FF。的S端和触发器FF1、FF2、FF3的R端,以保证初始状态s0=1,sl、s2、S3均为0。

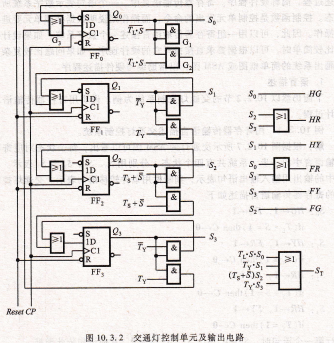

交通灯控制单元及输出电路,第一个语句的条件控制语句表达式的含义是,在so=1状态下,若rL・s=1时,定时器C清零,并在下一个时钟脉冲上升沿来到时,转向执行第二个语句。它所对应的硬件电路如图10.3,2所示,0°=1,TL・s=1,G2门输出为1,使得FF1的输人端D为1,在下一个时钟脉冲上升沿来到时,51变为1;

若TL・s=0时,则在下一个时钟脉冲上升沿来到时仍执行本语句。此时对应的硬件电路图中,G门输出为1,因而G3门输出1,使得FF。的输人端D保持为1,则FFO的输出保持为1。其他语句类推。当执行到第四个语句后,若满是条件飞=1,则在下一时钟脉冲上升沿来到时又回到第一个语句。在4种状态下,如果状态转换条件得到满足时,控制单元发出sT信号,数字系统设计基础.

结构级描述,前面介绍了用HDL中的过程语句,对交通灯控制系统的功能进行寄存器传输级描述。使用开发软件中的逻辑综合工具对其进行编译,就可以获得等效的门级电路描述。也可以根据构成电路的元、器件以及它们之间的连接关系,直接对交通灯控制系统进行结构级描述。

根据图10.2,6所示的交通灯控制系统结构可知,电路由三部分组成:控制单元、定时器和输出译码电路。按照数字系统自上而下分模块、分层次的设计方法,整个系统HDL描述分为三个层次,如图10.4.1所示。顶层系统的HDL描述是由控制单元、定时器和输出译码电路三部分的HDL描述组成。而控制单元又由底层的两个D触发器和3个4选1数据选择器构成。

给出了交通灯控制系统结构,交通灯控制系统层次结构框图,定时器TimerD触发器,用可编程逻辑器件实现数字系统,顶层模块控制单元,输出译码选择器.
