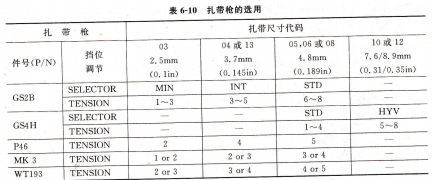

SI9407EY-T1-E3扎带枪的选用,标准线路施工,扎带尺寸代码10或12,7.6/8.9mm(0.31/0.35in),5-8扳机紧度指示调节旋钮.

GS2B和GS4H扎带枪构造件号(P/N),VT193,GS2B、GS4H扎带枪的构造,如图6-179所示。

使用前先调节挡位,调节旋钮可以在三个方向上扳动,能够分别调整到MIN、STD、INT三个挡位;再调节紧度,旋转调节旋钮可以调节微调紧度如图6-180所示,在紧度指示窗口上有一条银白色的指示线,代表调整到的紧度。

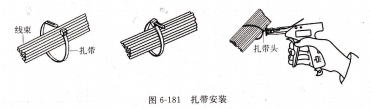

扎带的安装(见图6-181),将扎带绕在线束上,带齿的一面朝里。

手动拉紧扎带轻轻系紧线束。

将扎带扣人到扎带枪的头部,扣动扳机直到扎带拉断为止。

旋转调节旋钮为紧度调节,顺时针旋,扳动调节旋钮进行挡位调节,转增加紧度,逆时针旋转减少紧度,挡位和紧度调节线束扎带头扎带安装.

扎带的拆除,扎带拆除时,使用剪钳剪断扎带头。对于1991年以前使用的金属头扎带,使用剪刀或式中:P2―变压器的输出功率;

P1―输入功率。

变压器的功率损耗很小,所以效率很高,通常在95%以上。

直流发电机是一种将机械能转换成直流电能的转换装置。这种能量的转换是通过电枢导体在磁场中的旋转来实现的。前面已经论述,导体在磁场中做切割磁力线运动时,导体中就会产生感应电动势,发电机就是利用这一原理向外发电的。大多数直流发电机的旋转单元是电枢;静止单元是磁场。当机械能以转矩的形式带动电枢以一定的速度在磁场中旋转时,在电枢上将输出电能。

用于驱动电枢旋转的机械能被称为原动力,它们可能是蒸汽涡轮机、柴油机、汽油机和蒸汽机等。

一个直流发电机基本上由下列部(钢框架):它心、极掌和励磁线圈;

电枢:电枢铁心是圆柱状,由硅钢片叠成,表面冲有槽,槽中绕有铜线绕组;

苌百器:用于保持流向外电路的电流方向不改变;

电刷:用于将换向器来的电流传送到外电路。

直流发电机有许多种类型。一种典型的大容量直流发电机所示。它的重量可能达到上百千克重。一个小飞机上的发电机如图所示。它的重量不超过45kg。

极心与磁极风冷入口接线盒换向器,电枢外部驱动轴轭铁电刷与换向器盖法兰盘,直流发电机.

直流发电机的结构,飞机上使用的发电机在设计上彼此可能稍有不同,因为它们是由不同的厂家制造的。但是所有的发电机都具有相同的结构,并且工作情况基本相似。直流发电机主要由磁轭(框架)、励磁线圈、极心、极掌、电枢.

磁轭是直流发电机的框架,它通常由铸钢(淬火钢)制成。磁轭有两个功用:第一,在两个磁极之间形成完整的磁路;第二,对发电机的其他部件起机械支撑作用,并为磁力线提供必要的气隙空间。在以横剖视图画出了一个两磁极发电机的磁轭,在画出了四磁极发电机的磁轭剖视图。

励磁绕组用于产生磁场的N极和S极。通电后的励磁绕组形成电磁铁,在发电机内产生磁力线。励磁绕组从外部直流电源获取电流。一旦励磁线圈被激励,在磁轭、极心、极掌、气隙和电枢铁心中将产生磁力线。励磁绕组所示。

极心与极掌,极心上放置励磁绕组。

极掌使电机内气隙中磁场强度的分布最为合适,并挡住励磁绕组。在励磁绕组和极心、极掌之间没有电的联系。

大部分励磁绕组的接线方式是使各个极心产生交错排列的极性。在磁场中,每一个S极都对应一个N极,所以在任何―台发电机中极心总是偶数。
