STR5412填充物导线束上加装橡胶钉的结构视图.村子末端卡子末端,填充棒末端,导线束上加装橡胶棒的结构视图,多层填充带或多层胶带末端,第三层胶带二层胶带,第一层胶带,U形填充胶带结构,导线束上加装填充薄膜带和胶带视图.

选择同轴电缆专用的卡子时,必须根据环境选择合适的卡子,在每个卡子位置确保卡子里的导线和同轴电缆相互平行,否则会对导线或电缆造成损伤;这种方法不适合多芯电缆和绞合电缆,如图6-172所示。

如果卡子偏大可以在导线束上增加填充材料,按照温度等级和抵抗腐蚀能力等级选择填充材料。在增压区域内,可以在同轴电缆专用卡子安装位置增加橡胶棒或橡胶钉进行填充,如图6-173所示。

导线束末端,导线束填充物0.04-0.75in,橡胶棒或橡胶钉安装位置.

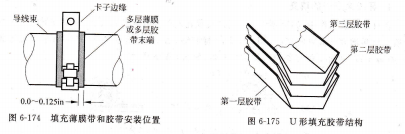

在非增压区域内,同轴电缆专用卡子安装位置只能增加多层填充薄膜胶带,如图6-174所示,如果使用U形填充胶带,每层胶带要求100%重叠,如图6-175所示。

多层填充带或,多层胶带末端,伦导线束多层薄膜或多层胶带末端,填充薄膜带和胶带安装位置.

小容量变压器在使用中,应注意其额定值、绕组极性及干扰问题。

变压器的额定值,在使用变压器之前应先了解其铭牌参数,以便根据其额定值正确使用变压器。

额定电压,原边额定电压u1N是指加到原绕组上的电源线电压,它受变压器绝缘强度和温升所限制。副边额定电压uN是指原边加上额定电压后,副边空载时的线电压。以Ⅴ或kV表示。变压器在使用时,受磁路和绕组所限,原边电压不允许超过额定值。

额定电流r1N/r2N,在原边加额定电压、副边加额定负载条件下,变压器长时间正常运行时,原、副边绕组通过的线电流称为额定电流。以A表示。

变压器在额定电流下运行,绝缘材料不易老化,其使用寿命很长c如果工作电流长期超过额定电流值,变压器的温升就会超过允许范围,使绝缘材料老化,大大缩短其使用寿命。

额定容量S、功电压和额定电流的乘积。以VA或kVA表示。

对于单相变压器,可具体表达为:SN=uNJ2N,对于二相变压器,则S√3t/2N式中的⒍1、u2N为变压器原、副边的线电压,J1N、J2、为变压器原、副边的线电流。额定容量表示一个变压器所具有的传输电能的能力。

一般大容量变压器的效率较高,因此额定工作时的初级和次级视在功率基本相等,所以常把原边绕组和副边绕组的容量设计得相等。当然,航空变压器一般效率不太高,所以原边绕组容童要比副边绕组大些。

额定频率A,航空电源变压壁的额定塑塑迦迅u4KHz,地面工塑变压器的壑唠掣冬率为AF50Ⅱz。使用频率不同的变压器不能互相代用。

例如,T5v/4(X)Hz莳航空变豆器不能用在220V/50Hz的地面电源上。由变压器的有效值表达式σ≈z=40锐NφⅡ可知,在匝数Ⅳ一定时,E、φ口三者之间存在着制约关系。当u不变时,∫和φm成反比,若∫下降,则磁通φⅡ上升。因变压器额定电压工作点都设计在磁化曲线临近饱和区,当∫降低过多使用时,φ”值增大进人高度饱和区,励磁电流会急剧增大,就可能把变压器烧坏。

反之,若升频使用时,显然磁饱和已不是主要问题,而耐压和铁损太大将不允许这样使用.

除上述额定值外,还应注意变压器的联接形式、冷却方式、允许温升及使用条件等。

变压器绕组的同名端,在使用变压器或其他有磁耦合的电感线圈时,要注意线嚣的正确联接。如一台变压器的原绕组有相同的两个绕组,当接到220V的电源上时,两绕组串联如图所示;当接到110V的电源上时,两绕组并联。如果联接错误,如串联时将2和4两端连在一起,将1和3两端接电源,这样两个线圈的磁通相互抵消,铁心中没有磁通,绕组中也就没有感应电动势,绕组中将流过很大的电流,把变压器烧毁。
