X9317WM8T1 带防护的环形卡子的正确安装结构

发布时间:2020/1/6 21:36:51 访问次数:1049

X9317WM8T1ST2323B颜色代码指示工具上的代码对应的颜色参见表6-7。



指示线ST2323B颜色代码颜色红色蓝色橙色,T2323B工具带绿色,ST2323B测量工具使用方法,黄色导线束卡子的安装.

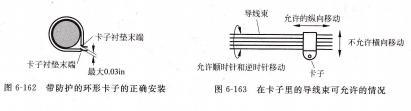

一个带防护的环形卡子的正确安装结构,如图6-162所示。如果卡子衬垫之间的距离大于0.03in时,必须更换比它大一号的卡子来固定导线束;导线束安装在一个环形卡子里时,允许导线束纵向移动、顺时针和逆时针移动,但不允许横向移动,如图6-163所示.



块状卡子不允许导线束移动或在卡子里变换方向;固定导线束的卡子要尽可能的小,可以在导线束里增加填充材料。导线束卡子在安装时,导线束卡子必须与导线束或与导线束的切线成90°±5°,如图6-164所示。



导线束允许的纵向移动,不允许横向移动,允许顺时针和逆叫移动,抒子在卡子里的导线束可允许的情况,90°±5°导线束轱弯时卡子的位置,水槽卡子的安装,如图6-165所示。



BACC1衬垫和水槽未端没有导线,最10.25in同轴电缆最小0.375in不能被压缩,0.80inBACC10DR水槽卡子的安装,颜色代码,卡子衬垫末端大0.03in,带防护的环形卡子的正确安装.



由此例可知,电压U1和U2越接近,自耦变压器绕组公共部分的电流就越小,sU也越小。因此,导线截面可以比较细c而公共部分的匝数几乎就是绕组的总匝数,小电流在这里引起的损耗也很小,因此经济效果很显著。

理论分析和实践都可以证明:当T电压比(变压比)接近于1时,或者说≤2时,自耦变压器的优点是明显的。当变压比>2时1好处就不多了。所以在实际应用中,自耦变压器的变压比一般在1.2~2.0的范围内。

自耦变压器的缺点在于:初、次级绕组的电路及到低压端c.如当压绕组的绝缘损坏时.高电压会直接传到副绕组,这是很不安的。由白耦变压器160V/220V和200V/220V的两个自耦变压器、其输出视在功率是

400V・A,求它们的设计功率是多少?


由于这个原因,使用在低压边的电气设备必须有防止过高电压的措施,而且规定自耦变压器不能作为安全照明变压器,使用时要求接线正确,外壳必须接地。

自耦变压器不只是可以降压,当次级作为输人时,也可以作为升压变压器

如果把自耦变压器的抽头做成是滑动接触的,就可构成输出电压可调的自耦变压器。为了使滑动接触方便可靠,这种自耦变压器的铁心做成圆环形,其上均匀分布绕组,滑动触头用碳刷构成,又叫自耦调压器。这种自耦调压器的外形结构图和原理示意图,它的初级绕组的匝数Ⅳ1固定不变,并与电源接通。在初级绕组上装置一只滑动触头K,滑动触头与初级绕组的一个端点之间的绕组几就作为次级绕组。当滑动触头K上下移动时,输出端的电压tr2即可改变。

接触臂绕组自耦变压器的外形结构和电路图,输出电压:可以低于初级电压uI,也可以稍高于初级电U1。

实泛使用的单相自耦调压器,电压输出电压可在0~259V之间的公用端接零线安全。

果接成的线路时,次级输出电压为零时,对地仍是220V的电乐,操作者不小心碰及,会发生电击的事故。此外,自耦调压源之手柄转回220V,自耦变压器的正确接法,自耦变压器的错误接法手柄.
