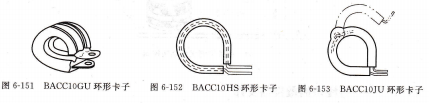

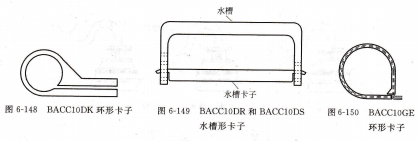

LH538BTVBACC10DK环形卡子,BACC10GU环形卡子,BACC10HS环形卡子,BACC1oJU环形卡子,卡子BACC10DR和BACC10DS,水槽形卡子BACC1oGE,环形卡子,适用于飞机的非增压区域导线束,如图6-151所示。

适用于飞机的高温和高振动区域导线束,如图6-152所示。

适用于飞机的非增压区域导线束,如图6-153所示。

BACC1oGu环形卡子,BACC1oHs环形卡子,BACc1oJu环形卡子

BACC1DKL三角形卡子 适用于飞机的机翼前缘和高振动区域的发电机电源馈线,如图6-154所示。

TA025041环形卡子 适用于飞机的高温和高振动区域,主要用于发动机上导线束,如图6-155所示。

TAo25o97环形卡子 适用于飞机上根数等于或大于3根的发电机电源馈线,如图6-156所示。

电源馈线BACc1DKL三角形卡子,TA025o41环形卡子,TAo25o97环形卡子

导线束卡子支架的介绍,BACS31 H环形卡子支架 由尼龙材料制成,使用BACS38W3扎带来固定导线束,用于固定直径小于或等于1.25in的导线束,可以安装BACC1oDK、BACc1oGE、BACC1oGU、287TOo11类型的卡子,如图6-157所示。

BACS31J卡子支架 由尼龙材料制成,使用BACS38W3扎带来固定导线束,按照BACs31H1A,BACs31H1B   BACs31H2B,BACs31 H环形卡子支架.

保持变为低电平,且一直稳定地输出低电平。触发翻转后会一直保持.有记忆功能,可作为一般的存储器或计数器。双稳态电路有触发电路、施密特触发电路。

无稳态电路主要是多谐振荡器电路。多渚振荡器可以由三极管构成,也可以用555或者通用门电路等来构成。多谐振荡电路可分为直接反馈型、间接反馈型、无稳型VCD。

数字集成电路是将元器件和连线集成于同一半导体芯片上而制成的数字逻辑电路或系统。根据数字集成电路中包含的门电路或元器件数量,可将数字集成电路分为小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路和特大规模集成电路。

门电路 门电路是实现一定逻辑关系的电路,是组成数字电路的基本单元,常用门电路如表所示。在实际应用中,广泛使用的是TTL和CMOS集成电路。

常用TTL集成电路.或非门有74LSO2、74LS27、74LS54、74LS55等,与非门有7虬S00、74LS10、74LS20、74LS30等。集电极开路与非门电路有74LSO1、74LS03、74LS12等。

部分常用的TTL与CMOS集成电路,数字集成电路,CMOS集成电路.

触发器是指具有两种稳定状态(即0状态和1状态),在任何时候均处于一种稳定状态的电路。触发器在输人信号的作用下,能够从一种状态转变成另一种状态。其输出状态不只与当时的输人有关,还与其原有的输出状态有关。

触发器从逻辑功能不同可分为R-S触发器、D触发器、J-K触发器、T触发器和T′触发器等,从电路结构不同可分为基本R-S触发器,同步触发器、维持阻塞触发器、主从触发器和边沿触发器等;从触发方式不同可分为电平触发器、边沿触发器和主从触发器等。触发器的功能、结构、特点.
