Q2460080当继电器接通额定电压时,可以听到继电器吸合声,此时继电器常开触点接通、常闭触点不通。继电器转换触点应随之转换.否则说明继电器损坏。

对于有多组触点的继电器,如果继电器线圈工作正常,动触点正常,只是其中部分常开触点损坏,则设计者可以将继电器中余下的正常触点,在一些控制量不多的场合仍可以正常使用。

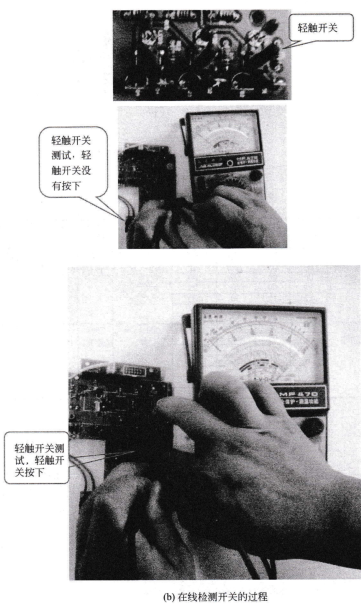

晚上学应用 开关、按插件、电器在电子电路中的应用

开关应用电路,双联开关控制一盏灯 火线“L”接入双联开关“K1”的输人触点“2”,双联开关“K1”两挡分别单独接通输出的触点“K1-1”或“K1-2”。双联开关“K1”的输出触点“K1-1”或“K1-2”分别与双联开关“K2”的输入触点“K2-1”或“K2-2”相接通,之后通过双联开关“K2”的输人触点“K2-1”或“K2-2”分别与双联开关“K2”的输出触点“2”接触输出,将双联开关“K2”的输出触点“2”连接灯泡后接人零线。线路的效果是两个双联开关都能控制灯泡的开关,囚两个双联开关是由双通道连接.

检测直流继电器时,给直流继电器线圈接上标称工作电压,再用指针式万用表R×1挡或数字万用表“二极管”挡检测触点的通断情况。 直流继电器线圈未加工作电压时,直流继电器常闭触点应导通,阻值为“0”。 当直流继电器加上工作电压时,应听到直流继电器“咔咔”的吸合声,此时直流继电器常开触点应导通,用指针式万用表R×1挡或数字万用表“二极管”挡测量时,阻值为“0”。

如果发现直流继电器工作不正常,应检查直流继电器触点是否氧化及触点接触是否良好。

三个双联开关控制两盏灯示意图,继电器应用电路,三极管驱动继电器 当三极管用来驱动继电器工作时,笔者推荐采用NPN型的三极管。电路工作原理如图所示。

当输人高电平时,三极管Q1饱和导通,继电器线圈通电,触点吸合。当输入低电平时,三极管Q1截止,继电器线圈断电,触点断开。三极管放大倍数,一般选择在120~240之间,驱动继电器的二极管必须选插件封装。

一般R1阻值选取,保证基极电流的大小在1.5mA左右。具体选值的大小要根据继电器实际情况而定。一般情况下R1阻值的大小为2kΩ。当单片机(MCU)与三极管之间的距离在15cm以内.
