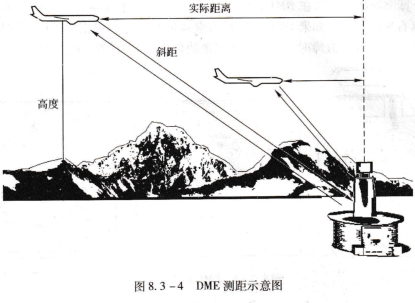

VND7NV04实际距离斜距高度，DME测距示意图成正比,该距离以数字的形式显示出来,其单位是海里(n mile)。DME地面台既与VOR台装在一起,又与地面定位信标台装在一起。因此,当选定相应的ⅤHF导航频率时,DME的频率也被自动调谐。

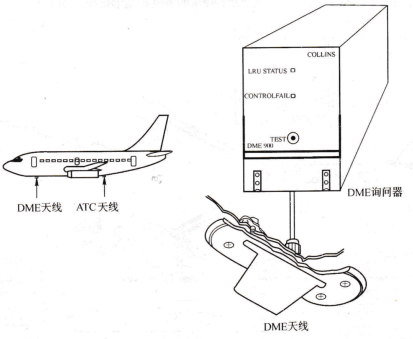

DME系统由一台收发机和一部天线组成,如图8.3-5所示。收发机安装于电子设各舱,它产生询问信号,接收回答信号,并计算出斜距。DME天线安装于机身底部,DME系统的天线与ATC系统的天线相同,因为这两个系统工作于同一频段。

DME询问,DME天线ATC天线,DMF天线,DME的基本组成.

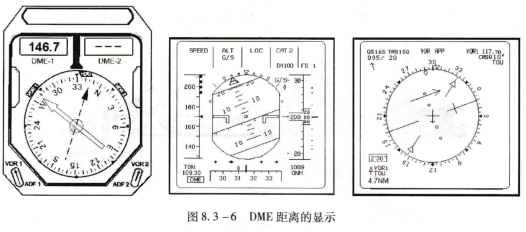

DME丽ESTO,DME计算出的斜距可以在RMI和导航显示器(ND)上显示。另外,在主飞行显示器(PFD)上也有斜距显示。如果DME系统没有获得回答信号,那么,用横线取代数字显示。在探测到DME系统发生故障时,显示器上出现琥珀色的DME警告框,如图8.3-6所示。

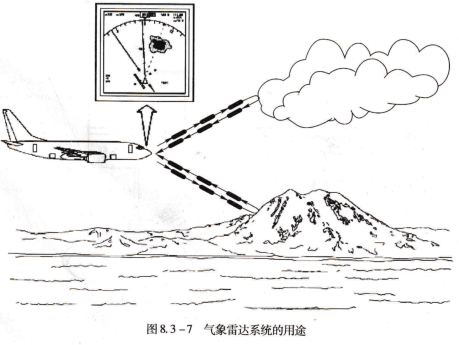

DME距离的显示,气象雷达系统,机载气象雷达系统(WXR)用于在飞行中实时地探测飞机前方航路上的危险气象区域,以选择安全的航路,保障飞行的舒适和安全。机载气象雷达系统可以探测飞机前方的降水、湍流情况,也可以探测飞机前下方的地形情况,可以判断出飞机下方是城市、森林、还是海洋。新型的气象雷达系统还具有预测风切变(PWS)功能,可以探测飞机前方风切变情况,使飞机在起飞、着陆阶段更安全。气象雷达用不同的颜色表示降水的密度和地形情况,如图8.3-7所示。
