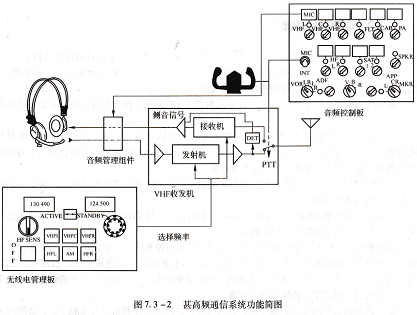

M1632MA1甚高频通信系统的功能简图如图7.3-2所示。

从图中可以看出,ⅤHF收发机的工作与音频控制板(ACP)和无线电管理板(RMP)有关。ACP前面已经介绍,下面先介绍RMP。

无线电管理板将ⅤHF和HF通信系统的功能综合在一起,在飞机上安装有三块。在RMP上有:

ⅤHF和HF通信系统频率选择旋钮,它用于给出通信系统所使用的频率。

两个频率显示窗口,左窗口显示的是系统正在使用的频率;右窗口显示的是各用频率;注意:当选择在VHF C系统时,该窗口显示ACARs或DATA。则说明它与ACARS系统联合使用。

转换键用于转换两个频率显示窗口显示的频率值。

系统选择键用于选择所使用的通信系统。

每个RMP可以控制任意一套通信系统。在正常工作状态,机长的RMP控制(左)VHF和HF系统,副驾驶的RMP控制(右)ⅤHF和HF系统。第三块RMP通常用于控制(中央)ⅤHF系统。

整个ⅤHF通信系统的工作如下所述:

无线电管理板用于选择频率,该频率既作为发射机中的载波,又作为接收机中的本振信号;而音频控制板用于起始发射功能和选择音频信号。

在正常工作时,发射机的输出功率大约为25W,通过收发机中的探测电路,在头戴耳机中可以听到侧音信号。如果侧音信号消失,则说明整个系统故障。

高频通信系统,HF通信系统用于长距离通信。它一般安装在长途飞行的、需要远程通信的飞机上。无线电信号通过电离层的反射传输信息,所以,它比视距传播的距离远。但不足的是,电离层经常发生变化.
