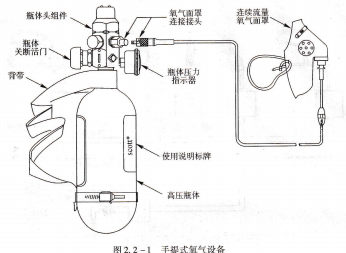

MN675049S8Y1-T手提式氧气设备如图2.2-1所示。

手提式氧气设各结构比较简单,包括一个重量很轻的合金钢氧气瓶,一个流量控制/减压两用组合活门和一个压力表,一个带软管的呼吸面罩。氧气瓶充灌的氧气压力通常为1,800 psi,其容量一般为120L。

手提式氧气设各型号不同,至少有两种流动速率,即正常流动速率和高流动速率。某些设各有三种流动速率可供选择,即正常、高速和应急的流动速率,分别为每分钟2L、4L和10L,一个120L的氧气瓶可分别持续使用60 min、30 min和12 min。

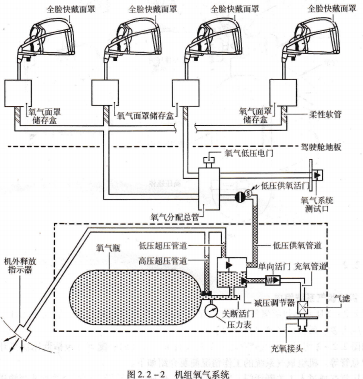

机组氧气系统组成,图2.2-2所示为机组氧气系统。它的主要组成为:高压氧气瓶、氧气瓶组件、压力调节器、压力表、稀释供氧调节器及面罩等。

如图2,2-2所示,氧气储存在一个氧气瓶里。氧气的分配系统包括低压供氧开关和氧气分配总管等。机组氧气系统的工作情况简要介绍如下。

高压氧气通过人工关断活门、减压调压器、低压供氧活门、分配总管和软管输送至机组氧气面罩组件。高压氧气瓶头部连接的附件除了关断活门和减压调节器之外,还有显示氧气瓶瓶体压力的机械式氧气压力表和超压安全释放装置等。超压安全释放装置通常包括高压易裂释压盘和供氧释压活门。高压易裂释压盘感受氧气瓶的压力,供氧释压活门感受调节器下游的供氧压力。

当高压氧气瓶的压力超过允许值(一般在17,236,750~19,132,793 Pa,即约2,500~2,775 psi的范围内)时,高压易裂释压盘裂开,氧气通过高压释放管道排到机外,释放指示器被吹掉。如果有供氧释压活门,且当减压调节器失效,供氧压力超过允许值(一般在751,522~1,199,678 Pa,即约109~174 psi的范围内)时,供氧释压活门打开,氧气通过低压释放管道排到机外,同样把释放指示器吹掉。

氧气的灌充接口是充氧面板上的充氧接头,灌充管路通过充氧气滤和单向活门连接到减压调节器的高压端。

机组氧气系统的主要部件,氧气瓶分高压和低压两种。高压氧气瓶的瓶体涂成绿色,瓶子的容积有大有小.
