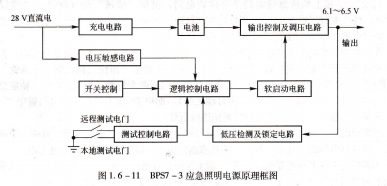

TLC254ACNE4典型应急照明电源电路原理框图如图1.6-11所示,由充电电路、输出控制及调压电路、低压检测及锁定电路、汇流条电压敏感电路、测试控制电路、逻辑控制电路及软启动电路等组成。

在正常情况下,飞机直流汇流条上的28Ⅴ直流电向应急照明电源的电池充电,该电池是额定电压为1.2V,容量为3.5 Ah的6节镍镉充电电池。电池串联成7.2V,由内部调压电路调至6.1~6.5Ⅴ输出,其容量可在7A输出电流的情况下,使应急照明灯工作15 min。

应急照明电源系统中的输出控制及调压电路可进行调压和输出控制。

汇流条电压敏感电路的作用是检测飞机直流汇流条是否正常供电。由于该汇流条是由变压整流器或主电瓶供电,在供电电源转换时,会产生小于1s的供电中断,这时如果应急照明控制电门置“预位”时,将自动点亮应急照明灯。为防止这种情况发生,在敏感电路中设计了1s延时电路。

应急照明电源电池放电时,为了防止电池由于深度放电而发生永久性损坏,设计了低压检测及锁定电路。当低压检测电路输出低电位时,低压锁定电路锁定输出。只有飞机供电正常时,才能解除锁定。
