VI-J3N-CZ 温度变化对钢索张力的影响
发布时间:2019/12/19 21:59:45 访问次数:1429
VI-J3N-CZ当记录数据时,很难看到刻度盘,因此张力计上有一个指针锁,它可锁住指针,然后在取下张力计后读取数据,读数后打开锁,指针回零。

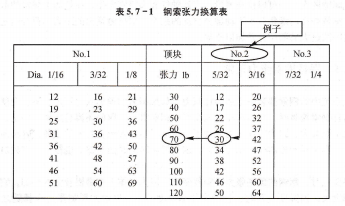

每个张力计有一个张力换算表(见表5.7-1),用来把刻度数换算成磅数。刻度盘的读数换算过程如下:用2号顶块测量直径5/32 in的钢索张力,读数是“30”,得钢索的实际张力是701b。注意一号顶块用来测量1/16、3/32和1/8 in的钢索。因为此张力计不是用来测量7/32和1/4in钢索的,故表中3号顶块一栏中无数据。
钢索张力校装图(见图5.7-2)是用来调整温度变化对钢索张力的影响,它可以用来确定飞行操纵系统、起落架系统或其他钢索传动系统中的钢索张力。使用这个图时,首先要选择被校定的钢索直径和周围环境温度。假设是直径1/8 in,7×19的钢索,且周围的环境温度是85°F。在85°F下,沿85°F线向上直到与1/8 in的钢索曲线相交于一点,从相交点作一水平线直到与图的右边相交,该点数值可确定钢索的张力(单位磅)。此例钢索的张力值为701b。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
VI-J3N-CZ当记录数据时,很难看到刻度盘,因此张力计上有一个指针锁,它可锁住指针,然后在取下张力计后读取数据,读数后打开锁,指针回零。
每个张力计有一个张力换算表(见表5.7-1),用来把刻度数换算成磅数。刻度盘的读数换算过程如下:用2号顶块测量直径5/32 in的钢索张力,读数是“30”,得钢索的实际张力是701b。注意一号顶块用来测量1/16、3/32和1/8 in的钢索。因为此张力计不是用来测量7/32和1/4in钢索的,故表中3号顶块一栏中无数据。
钢索张力校装图(见图5.7-2)是用来调整温度变化对钢索张力的影响,它可以用来确定飞行操纵系统、起落架系统或其他钢索传动系统中的钢索张力。使用这个图时,首先要选择被校定的钢索直径和周围环境温度。假设是直径1/8 in,7×19的钢索,且周围的环境温度是85°F。在85°F下,沿85°F线向上直到与1/8 in的钢索曲线相交于一点,从相交点作一水平线直到与图的右边相交,该点数值可确定钢索的张力(单位磅)。此例钢索的张力值为701b。
深圳市唯有度科技有限公司http://wydkj.51dzw.com/
