电缆的检修,电缆常见故障,电缆故障的主要形式.

线路故障 主要包括断线和不完全断线故障。

绝缘故障 包括绝缘损坏或击穿,如相间短路,单相接地等。

综合故障 兼有以上两种故障。

故障原因的分析 电缆产生故障的原因很多,常见故障原因如下:

机械损伤 电缆直接受到外力损伤,如基建施工时受挖掘工具的损伤,或由于电缆铅包层的疲劳损坏、铅包龟裂、弯曲过度、热胀冷缩等引起电缆的机械损伤。

绝缘受潮 由于设计或施工不良,使水分浸人,绝缘受潮,绝缘性能下降。

绝缘受潮是电缆终端头和中间接线盒最常见的故障。

绝缘老化 电缆中的浸渍剂在电热作用下发生化学分解使介质损耗增大,导致电缆局部过热,绝缘老化造成击穿。

电缆击穿 由于设计不当,电缆长期过热,使电缆过热击穿或由于操作过电压,造成电缆过电压击穿。

材料缺陷 材料质量差引起,如电缆中间接线盒或电缆终端头等附件的铸铁质量差,有细小裂缝或砂眼,造成电缆损坏。

化学腐蚀 由于电缆线路受到酸、碱等化学腐蚀,使电缆击穿。

电缆故障的检测,故障的判定 故障判定时应注意以下几点:

无论何种电缆,均需在电缆与电力系统完全隔离后,才可进行鉴定故障性质的试验。

鉴定故障性质的试验,应包括对每根电缆芯的对地绝缘电阻、各电缆芯间的绝缘电阻和每根电缆芯的连续性的试验。

鉴定故障性质可用兆欧表试验。电缆在运动中或试验中已发现故障,兆欧表不能鉴别其性质时,可用高压直流来测试电缆芯间及芯与铅包间的绝缘。

电缆二芯接地故障时,不允许利用另一芯的自身电容做声测试验。

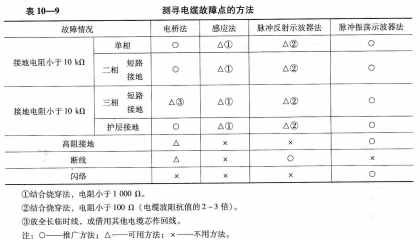

电缆故障的测寻方法可参照表10-9进行。测出故障点距离后,应根据故障的性质,采用声测法或感应法定出故障点的确切位置。充油电缆的漏油点可采用流量法和冷冻法测寻。

故障点的精测方法 主要有感应法和声测法等。

感应法 其原理是当音频电流经过电缆线时,在电缆周围产生电磁波,当携带感应接收器沿电缆线路行走时,可以听到电磁波的音响。在故障点,音频电流突变,电磁波的音响也发生突变。该方法适用于寻找断线、相间低电阻短路故障,不适用于寻找高电阻短路及单相接地故障。

声测法 其原理是利用电容器充电后经过球隙向故障线芯放电,故在故障点附近用拾音器可判断故障点的准确位置。

故障处理,确定电缆故障部位后,应按《电业安全工作规程》的规定进行处理。

清除电缆故障部分后,必须进行电缆绝缘的潮气试验和绝缘电阻试验。检验潮气用油的温度为150℃。对于橡塑电缆则以导线内有无水滴作为判断标准。

电缆故障排除后,必须核对相位,并做耐压试验,合格后,方可恢复运行。
