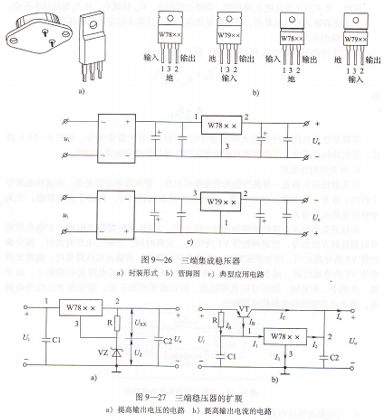

HEDS-9711#154此时输出电压、电流分别为:

              u0=uxx+uz

              i0=(1+b)i2+卩ube/r

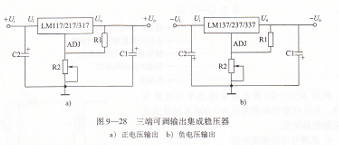

另外还有一种三端集成稳压器的输出电压是可以调节的,包括输出正电压的LMI17/LM217/LM317和输出负电压的LM137/LM237/LM337,各型号的工作温度不同,其余各参数相同。调压范围为-37~1.2v或-37~-1.2Ⅴ,电流最大为1.5A,输入输出最大允许压差为40Ⅴ。它的使用非常简单,仅需两个外接电

阻来设置输出电压。此外,它的线性调整率和负载调整率也比固定稳压器好,并且内置过载保护、安全区保护等多种保护电路。其典型应用如图9-28所示。

晶闸管及其应用,晶闸管的构造和工作原理.

晶闸管器件结构与符号 如图9-29所示,晶闸管(也称半导体闸流管,过去称可控硅)器件内部有四层半导体(P1、N1、p2、N2),三个PN结(P1N1、PzN2、PzN1)。外部有三个电极:阳极A、阴极Κ和门极G。

图9-29 晶闸管器件结构与符号,a)结构 b)管芯结构 c)符号

晶闸管的工作原理 有电流流过晶闸管时,称晶闸管导通;反之称为截止。

晶闸管导通的条件是:在阳极一阴极间加上正向电压的同时,门极―阴极间加上适当的正向触发电压。

晶闸管的特点:晶闸管不仅具有反向阻断能力,还具有正向阻断能力,其正向导

通受门极控制。

晶闸管一旦导通,门极即失去控制作用。要重新关断晶间管,必须让阳极电流减小到低于其维持电流。

晶闸管的主要参数 有断态重复峰值电压udRM、反向重复峰值电压uRRM、通态平均电流it(av)、通态平均电压ut(av)、门极触发电流igt、门极触发电压ugT、维持电流iH、浪涌电流itsM等。
