例如ΚP10-20表示额定通态平均电流为10A、正反向重复峰值电压为2000Ⅴ的普通反向阻断型晶闸管。

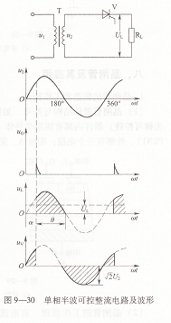

晶闸管可控整流电路,单相半波可控整流电路 如图9-30所示为接电阻负载的单相半波可控整流电路及波形图。图中u1、u2,是整流变压器一次、二次电压,

RL为负载,uL为整流输出电压平均值。门极加人触发电压ug使晶闸管开始导通

的电角度称控制角α,与晶闸管导通时间对应的电角度称导通角ε(α+ε=π)。α变化的范围称为移相范围。该电路输出的电压为:

                  ul=0.45u2(1+cosa)/2(v)

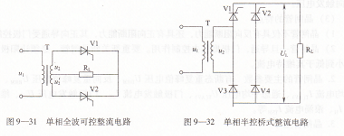

单相全波可控整流电路 如图9-31所示.整流输出电压的平均值为:

                  uL=0.9u2(1+cosa)/2(v)

单相半控桥式整流电路 如图9-32所示.整流输出电压为:

                  uL=0.9u2(1+cosa)/2(v)

每只晶闸管承受的最大峰值电压为2u2。

晶闸管触发电路 晶闸管阳极加正向电压,门极加适当的正向触发电压时就会导通。提供触发电压的电路称为触发电路。

对触发电路的要求 触发电压必须与晶闸管阳极电压同步;触发电压应满足主电路移相范围的要求;触发脉冲电压的前沿要陡,宽度要满足一定的要求;具有一定的抗干扰能力;触发信号应有足够大的电压和功率。

触发脉冲的输出方式 一般有两种,即直接输出和由脉冲变压器输出。

单结晶体管触发电路 单结晶体管又称双基极管,有三个引出脚,内部只有一个PN结,其结构与符号如图9-33所示。当加在单结晶体管发射极上的电压σE高于峰点电压时,PN结导通。当叽低于谷点电压时,PN结截止。

图9-33 单结晶体管的结构和符号,a)结构 b)符号 c)等效电路

如图9-34所示为单结晶体管触发电路,同步变压器Ts的作用是让触发脉冲与主

电路同步,并且向触发电路提供一个低电压u2,此电压经整流、稳压后得到一个稳定电压u2加在单结晶体管触发电路上。u2经R1和RP对电容C充电,当uc上升到大于单结晶体管Ⅴt6的峰点电压时,EB1导通,C通过EB1和Rb1放电,在Rb1上形成一脉冲电压加到主电路中两个晶闸管门极,使处于承受正向电压的晶闸管导通。电容C放电后,uc下降,到低于谷点电压时,单结晶体管截止。改变RP的阻值可改变电容C充放电快慢.
