ST72321T3NHT直接耦合放大电路把前一级的输出端直接接到后一级的输人端,这种形式的放大电路称为直接耦合放大电路,如图9-19所示。该电路可以放大缓慢变化的信号或某个直流量的变化(统称直流信号)。应用时,必须要对电路存在的“前后级静态工作点影响”和“零点漂移”问题加以解决。

前后级静态工作点影响的解决方法:

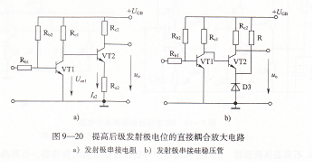

提高后一级的发射极电位 即在后一级三极管发射极中接人电阻或硅稳压管(或硅二极管),如图9-20所示。

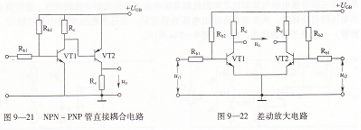

采用NPN-PNP管直接耦合 如图9-21所示,利用两只三极管的不同极性,使得两级都能获得合适的静态工作点。第二级最好选用反向电流小、温度稳定性好的硅材料PNP管。

零点漂移的影响及解决方法 当放大器工作条件(温度、电源电压等)发生改变而引起晶体管静态工作点缓慢变化时,即使放大器输人信号为零,这个缓慢变化的电位经直接耦合放大器的逐级放大,在输出端仍会有一个信号输出,这种现象称为零点漂移。克服零点漂移现象最常用的方法是采用差动放大电路,如图9-22所示。ⅤT1与Ⅴt2组成两个电路参数完全对称的共发射极放大电路。在ui=0时,两管集电极之间没有电位差(u0=0)。即便是因工作条件发生变化,电位在两只管子上的变化也是对称的,u0仍为零。若两管基极输入的信号电压大小相等、极性相同,即ui1=ui2(称共模信号)时,由于电路的对称,使得u0=0。差动放大电路对共模信号抑制能力的大小,反映了它对零点漂移的抑制水平。

若ui1和ui2的大小相等,极性相反(称差模信号),经两个管子放大后,在集电极之间获得输出电压u0.

若输人的两个信号既非共模信号也非差模信号,差动放大器便只对其中的差模信号   进行放大,同时又对共模信号进行抑制。

差动放大器质量的好坏用共模抑制比(KcMRR)来表征。它定义为放大电路对差模信号放大倍数⒕d与对共模信号放大倍数ac之比:

KcMRR=ad/ac或kcmrr=201gad/ac(db)

直流稳压电路,源电压或者负载发生变化时,都会使负载两端的电压发生变化,使负载不能正常工作,严重时还会使负载出现损毁。为保证负载两端电压的稳定,需要有稳压电路。常见的稳压电路有稳压二极管稳压电路、串联调整管稳压电路、开关型稳压电路、三端集成稳压电路。

稳压二极管稳压电路也称为并联型稳压电路,是利用硅稳压二极管的稳压特性,来实现直流工作电压的稳定输出。这种直流稳压电路的稳压性能一般,往往只用于稳定局部的直流电压,在整机电源电路中一般不用。

稳压二极管稳压电路如图9-23所示。当输人电压σi波动时会引起输出电压σ。波动。如σi升高将引起σ。随之升高,导致稳压管的电流Jz急剧增加,使得电阻R上的电流f和电压σR迅速增大,从而使饥基本上保持不变。反之,当σi减小时,yR相应减小,仍可保持σ。基本不变。
