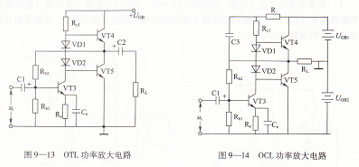

STK22300TL功率放大电路如图9-13所示。图中Ⅴt4和VT5是一对导电类型不同但特性配对的功放管,在工作时互为补偿,故又称为互补对称0TL功率放大电路。Ⅴt3为推动级,通过调整Vq3的基极电流,可调整Ⅴt4和vT5的工作电压,使之都处于乙类放大状态。c2是输出电容,同时又充当一个电源来保证晶体管正常工作,其容量要足够大。

oCL功率放大电路即无输出电容的互补对称推挽功率放大电路,如图9-14所示。

该电路的低频特性好,但必须用两组相同的电源供电。由于频率响应好、负反馈深度大、失真小、工作稳定,便于集成化,在要求低频特性较高的场合常常采用。

除此之外,BTL功率放大电路也属于无输出电容的功率放大电路,其应用与oCL功率放大电路相似。

正弦波振荡电路,晶体管正弦波振荡电路是一种能量变换装置,可以把直流电变换为具有一定频率和振幅的正弦交流电,并且无须外加输人信号控制。常用的有LC正弦波振荡器、RC正弦波振荡器和石英晶体振荡器。

自激振荡的条件 放大器的输入端不接入外加信号时,输出端可以出现一定频率和幅度的交流信号的现象叫自激振荡。电路能形成自激振荡的主要原因是在电路中引人了正反馈。但要使电路产生稳定的自激振荡,必须满足以下条件:

相位平衡条件 反馈电压必须与输入电压同相位(电路必须有正反馈性质)。

振幅平衡条件 反馈电压的幅值必须等于输入电压的幅值。

为满足上述要求,对一个正弦波振荡器而言,应具备以下几个部分。

放大部分:利用晶体管的放大作用,使电路有较大的输出电压。

反馈部分:把输出信号反馈到输人端,使电路产生自激振荡。

选频部分:使电路只对某种频率的信号能满足自激振荡的条件。

E正弦波振荡器 其选频回路由电感和电容元件组成。有变压器反馈式振荡器、电感三点式振荡器(哈特来振荡器)和电容三点式振荡器(考毕兹振荡器),如图9-15所示。

变压器反馈式振荡器是通过互感实现耦合和反馈的,很容易实现阻抗匹配和达到起振要求,效率高,应用普遍,但频率稳定度不高,输出波形不够理想。电感三点式振荡器采用Lb和Lc紧耦合方式,容易起振,频率调整范围较宽。电容三点式振荡器中Cb和Cc的容量可以取得较小,使电路的振荡频率较高。

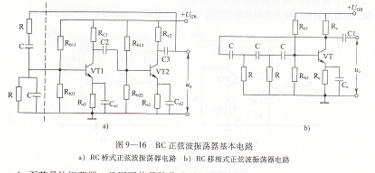

RC正弦波振荡器 在需要较低频率(几赫兹到几千赫兹)的振荡信号时,常采用RC正弦波振荡器,其选频回路由电阻和电容元件组成。有RC桥式正弦波振荡器

和RC移相式正弦波振荡器,如图9-16所示。

图9-16 RC正弦波振荡器基本电路a)RC桥式正弦波振荡器电路 b)RC移相式正弦波振荡器电路.

石英晶体振荡器 是用石英晶体作为谐振选频电路的振荡器,石英晶体是一种各向异性的结晶体,在其两面加一电场,晶体会产生机械变形;而在晶体两面施加机械压力,则会在晶体两面间产生一定电场和异性电荷,这种现象称为压电效应。利用石英晶体构成的正弦波振荡器有并联型和串联型两大类,如图9-17和图9-18所示。由于振荡器的振荡频率取决于石英晶体自身的谐振频率,因此石英晶体正弦波振荡器的频率稳定性较高。
