TLP521-4GB(P/B)接法而其副边绕组由一个Y形绕组和一个△接法的绕组构成。由图8-7(b)所示波形可见,整流后输出电压的脉动频率提高,脉动电压幅值减小,整流电压质量提高,滤波器的体积和重量进一步减小。这种线路的工作状态相当于12相的半波整流电路。

图8-6 主变压器按YAγ连接的六相全波整流电路及其输出电压波形,(a)电路 (b)输出电压波形.

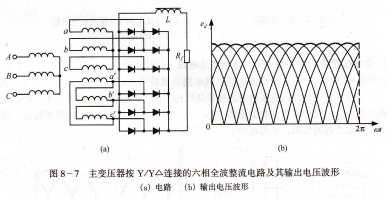

图8-7 主变压器按Y/Y△连接的六相全波整流电路及其输出电压波形,(a)电路 (b)输出电压波形.

带有均衡电抗器的变压整流电路,在三相或者六相半波整流电路中,主变压器绕组和铁芯的利用率很低,因为电流流经副边绕组和二极管的时间仅占整个周期的1/3或者1/4,也就是说,在任一时刻只有电压最高的某一相绕组和二极管导通。为了改善这种情况,提出了带有均衡电抗器的变压整流电路。

带有均衡电抗器的六相半波整流电路如图8-8(a)所示。均衡电抗器与接在主变压器副边两个y形绕组的中性点Oi、Ou之间,其中点抽头0与负载相连,将六相半波整流电路分成两组三相半波整流电路。由于均衡电抗器承受了两组三相半波整流电路之间的电位差,因而使两组三相半波整流电路能够同时导电。

带有均衡电抗器的六相半波整流电路输出电压波形如图8-8(b)中edo所示,图中实线eoa、eob、eoc和虚线eoa、eob、eoc的包络线为不带均衡电抗器时的输出电压波形。可见,带有均衡电抗器的六相半波整流电路输出电压脉动小,最低次谐波频率高。

此外,还有一些其他形式的带有均衡电抗器的变压整流电路,这里不再详述,其均衡原理是类似的。

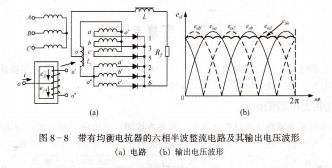

图8-8 带有均衡电抗器的六相半波整流电路及其输出电压波形,(a)电路 (b)输出电压波形

波音767飞机变压整流器电路,图8-9所示为波音767飞机变压整流器电路。由变压整流器的连接方式可知,此电路属于主变压器按Y/Y△连接的六相全波整流电路,只不过其主变压器的副边绕组是两个△绕组和两个Y形绕组的并联。由于这种连接方式的电路整流电压质量高,滤波器体积和重量小,因而在波音等系列飞机上得到广泛应用。

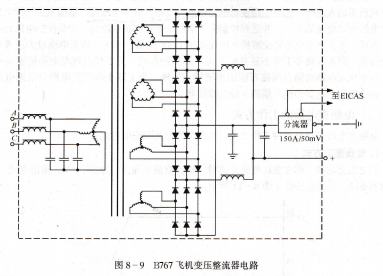

图8-9 B767飞机变压整流器电路,在该电路中,主变压器的原边绕组是Y形连接,并带有一级Γ型滤波器。经整流后的直流电压经过LC滤波后,送至直流汇流条。直流电源为单线制,正端经过负载后接地,而负端经过一个分流器接地。分流器用于测量负载电流的大小,送至发动机指示和机组警告系统(EICAS)显示。
