M37470M3-053SP为实现上述过程,FGPA中都设有相应的引脚,主要包括编程使能、数据输入、数据输出、状态指示、时钟等信号。表7.4.4所示为Spadan-Ⅱ、spartan-ⅡE、Virtex、Ⅴi1・tex-E系列FPGA芯片用于装载配置数据的相关引脚说明。

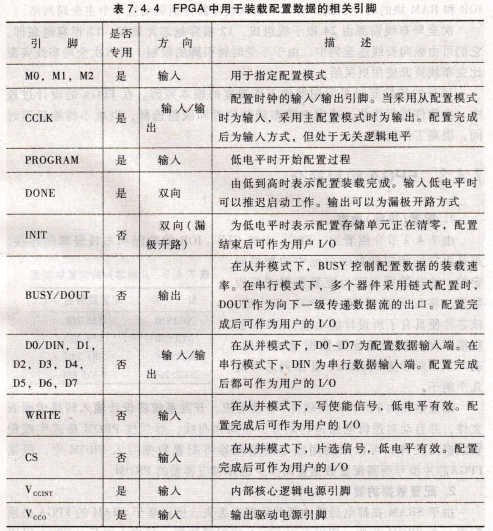

表7.4.4 FPGA中用于装载配置数据的相关引脚

当在FPGA的三个专用引脚M2、M1和M0上输人不同的逻辑电平时,便可选择一种配置模式进行数据装人。配置模式如表7.4.5所示。主模式利用FPGA内部振荡器产生配置时钟信号CCLK来驱动装有编程数据的PROM。而从模式则需要外部电路提供时钟信号来驱动CCLK和装有编程数据的PROM。

检测接插件的方法 将指针式万用表(MF47D型)置于R×1挡,用万用表的红黑表笔分别接触接插件的同一根导线的两端,指针式万用表表针应在“0”的位置,此时测得的阻值应为零。再将指针式万用表置于R×10k挡,用指针式万用表的红黑表笔分别接接插件的任意两个端,测量两个端之间的绝缘情况。指针式万用表表针应在“∞”的位置。

额定工作电流 是指继电器正常工作时线圈所需电流大小。

须保证继电器的额定工作电压及额定工作电

线圈电阻 是指继电器线圈的直流电阻。

接点负荷 是指继电器接点的负载能力,也称为接点容量。

开关及接插件的选用，选用开关和接插件时,要根据产品中所规定的技术条件,如电气、机械、工作环境要求之外,应考虑元件动作的次数、镀层的磨损等因素。选用开关及接插件时注意问题如下。

根据使用条件及功能来选择合适的开关及接插件。

开关、接插件的额定电压、电流要留有一定的余量。

实际应用过程中,为了接触可靠,开关的接点或接插件的线数,都要选用带定位的接插件,以免插错。

接点的接线及焊接一定要可靠,目的是为了防止断线和短路,在焊接处一定加套管进行保护。

开关及接插件一般检测，开关及接插件的检测要点是接触可靠,转换准确。常用目测及万用表测量相结合,即可达到检测要求。

外观检查 对非密封的开关、接插件可以用目测的方法进行外观检查。主要检查开关、接插件整体是否完整,有无损坏,接触部分有无损坏、变形、松动、氧化或失去弹性。开关、接插件是否有引脚相碰、引线断裂的现象。
