ISL8105AIBZ-T参数扫描分析:作为基本分析功能的可选功能,大大增强了软件的灵活性和仿真功能。参数扫描的变量可以是独立电压源、独立电流源、通用参

数、元器件模型参数和温度等。

在Capture中采用图形方式描述需要仿真的电路。电路中用到的元器件、电源和信号源可从以o1b为扩展名的符号库中直接调用。Capture中提供了上万个元器件符号,分别存放在近90多个库文件中①。

一个完整的电路,不仅包括电路的结构,而且还包含各元器件、信号源及电源的有关参数。电路的结构可以通过元器件符号以及它们之间的连线来描述;而参数则是在元件属性(Pr。perues)中描述的。不同类型的元器件具有不同的属性。但每项属性都是用属性名(Name)和属性值(Value)来描述的。例如,对于电路中某个电阻,其标号为Rb1,阻值为51 kΩ。实际上描述了两个属性,一个是元器件标号,属性名为Reference,属性值为Rb1;另一个是电阻值,属性名为Ⅴalue,属性值为51 kΩ。下面对电路元件的描述作进一步的介绍。

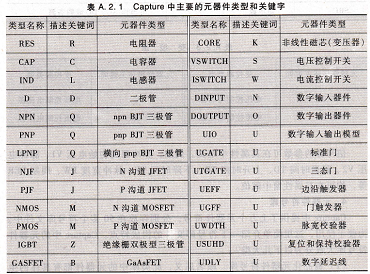

基本无源元件(电阻、电容和电感)，在符号库(米.olb)中分别用关键字R、C和L来标识电阻、电容和电感元件(Capture中的元器件关键字如表A.2.1所示)。在电路中以关键字开头,后跟若干个字符的字母或数字作为它们的标号。例如,R2、Ce、L5。在元件属性中通过定义Reference属性的值来定义这些标号。而元件的参数值通过定义Value属性的值来确定。另外,通过定义IC属性的值,还可以设置电容的初始电压和电感的初始电流。

注意,在做统计分析时,必须将R、C和L换成breakout.o1b库中的Rbreak、Cbreak和Lbreak元件。该库中的元件参数可以按照一定规律变化。

有源器件在符号库中的名称(Pan)通常以关键字开头,后跟其型号,如Q2N2222(2N2222是一种NPN型BJT)。74系列或CD4000系列的数字集成电路芯片一般直接以它们的型号作为元器件名称。

在绘制编辑电路图中,要特别注意有源器件的3个属性,它们是:

Reference:与无源元件一样,用来定义器件标号。

Valuc:用来指明器件型号名。

Implementation:器件在模型参数库中的模型名。

由于有源器件的参数较多,所以它们不直接在属性中给出,而是用专门的模型(Model)来描述。这些模型存放在以1ib为扩展名的模型库中,属性Imple~mentauon的值就是该器件在模型参数库中的模型名。例如,电路中某BJT的3个属性Reference、Value和Implementation值分别为Q1、Q2N2222和

Q2N2222。仿真时,PSPICE根据模型名从模型库中调出该器件的参数值进行仿真。属性Value和Implementation的值一般是相同的,即器件型号名和模型名相同,并且它们都是在绘图过程中自动填人的,一般不要修改。器件模型是以器件类型(Device~type)为基础来建立的,这些类型如表A.2.1所示。同一类型的器件有相同的模型结构,只是具体参数值有所不同。

Capture中主要的元器件类型,电路仿真的精度主要取决于元器件所选用的模型和模型参数。PSPICE选用了较精确的模型,其模型参数也很多。本书前几章的SPICE仿真例题一节中已给出了二极管、BJT和FET的一些主要参数。

免费使用的简化版Release 9.2 Lite Edition中只提供了8个库,元器件数量也有限,但能基本满足教学使用要求。

信号源及电源,在电路描述中,信号源和电源是必不可少的。实际上电源可以看作是一种特殊的信号源。在Capture中有两类信号源:独立源和受控源。独立源符号存放在SOURCE库中,受控源符号则存放在ANALOG库中。表A.2,2给出了几

种主要独立源。在类型名前加Ⅴ表示电压源,加I表示电流源。受控源共分为四类如表A.2.3所示,它们可用来描述等效电路。

几种主要的独立源,信号源的参数可在其属性中定义。例如,脉冲源的初始电压V1、脉冲电压V2、延迟时间TD、上升时间TR、下降时间TF、脉冲宽度PW、周期PER等,均可在其属性窗中赋值。

元器件符号库,Capture中提供了上万个元器件符号,分别存放在90多个符号库文件中。为便于使用,这里简单介绍一下符号库文件的构成特点。Capture中的元器件符号库大致分为以下几大类①:

商品化元器件符号库。顾名思义,此类库中的元器件都有具体的生产厂商和具体型号的产品,此类库名称主要有两种方式命名:一是以元器件类

免费使用的简化版中,(1)、(2)类库合成为一个eval。lb库,且元器件数量也有限,但能基本满足教学使用要求。

应用场合,直流电源、直流特性分析弦稳态频率响应,正弦稳态频率响应,瞬态分析可当作DC或瞬态源,表A⒓3受控源元器件描述关键词,受控源类型电压控制电流源,电源及信号源类型,固定直流源,正弦信号源脉冲源,分段线性源简单源受控源类型元器件,描述关键词电压控制电压源.
