M37515M4C05当引入电压并联负反馈时,RoF=ro/(1+AroFg)。

电流负反馈对输出电阻的影响,由于电流负反馈能使输出电流趋于稳定,因此电流负反馈可使放大电路的输出电阻增大。图7,4,5是求电流负反馈放大电路输出电阻的框图。其中R。是基本放大电路的输出电阻,As是基本放大电路在负载短路时的增益。同样,图中已令输入信号源xs=0,且忽略凭s的内阻rs,将RL开路,在输出端加一测试电压vt,并假设反馈网络的输人电阻为零,于是它对放大电路输出端没有负载效应。由图7.4,5可得

it=ut/ro+asxid=ut/ro-asfit

于是　　Rof=ut/it=(1+asF)ro (7.4.18)

式(7.4.18)表明,引入电流负反馈后,输出电阻增加了。闭环输出电阻是开环输出电阻的(1+asF)倍。当引人电流串联负反馈时,Rof=(1+agsFr)Ro;当引人电流并联负反馈时,Ror=(1+AisFi)Ro。

值得注意的是,与求输入电阻相类似,式(7.4.18)所求的是反馈环内的输出电阻。例如,图7.1,8b为电流串联负反馈,Rc不在反馈环内,式(7.4.18)所求的输出电阻与Rc并联后才是实际的输出电阻。

综上分析,可以得到这样的结论:负反馈之所以能够改善放大电路的多方在多方面性能，归根结底是由于将电路的输出量(V0或ii)进行比较，从而随时对输出量进行调整。前面研究过的增益稳定性的提高、非线性失的减小、抑制噪声以及对输入电阻和输出电阻的影响,均可用自动调整作用来解释。反馈愈深,即(1+AF)的值愈大,这时,调整作用愈强,对放大电路性能的影响愈大,但是闭环增益下降愈多。由此可知,负反馈对放大电路性能的影响,是以牺牲增益为代价的c另一方面,也必须注意到,反馈深度(1+AF)或环路增益AF的值也不能无限制地增加,否则在多级放大电路中,将容易产生不稳定现象(自激),这一问题将在7,8节讨论。因此,这里所得的结论在一定条件下才是正确的。

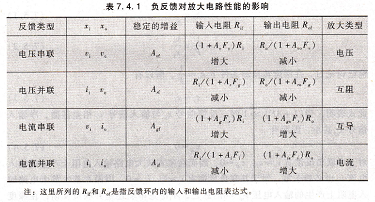

为了便于比较和应用,现将负反馈对各类放大电路性能的影响归纳于表7,4.1中。

负反馈对放大电路性能的影响,注:这里所列的Rif和R。f是指反馈环内的输人和输出电阻表达式。

反馈放大电路的闭环增益表达式(7.4,1)中代≈1/F的物理意义是什么?

试列举在放大电路中引入负反馈后产生的四种效果,并从物理概念上加以说明。

在多级放大电路中,其输出级多属功率放大级,这时容易产生非线性失真或工频(50 Hz)干扰,试问用什么方法可以有效地改善上述工作情况?

从原则上来说,反馈放大电路是一个带反馈回路的有源线性网络。利用大家都熟悉的电路理论中的节点电位法、回路电流法或双口网络理论均可求解。但是,当电路较复杂时,这类方法使用起来很不方便。

我们从工程实际出发,讨论在深度负反馈的条件下,反馈放大电路增益的近似计算。

一般情况下,大多数负反馈放大电路,特别是由集成运放组成的放大电路都能满足深度负反馈的条件。

由图7.3,1所示方框图可得

Af=xo/xi           (⒎5.1)

1/f=xo/xf (7.⒌2)

前已讨论过,在深度负反馈条件下af≈1/f,所以有

xi≈xf              (7.5.3)

此式表明,当(1+aF)>>1时,反馈信号幻与输人信号气相差甚微,净输入

信号xid甚小,因而有

xid≈0             (7.5.4)

对于串联负反馈有vi≈vf,Vid≈0,因而在基本放大电路输人电阻上产生的输人电流iid也必趋于零。对于并联负反馈有ii≈jf,id≈0,因而在基本放大电路输入电阻上产生的输人电压uid≈0。总之,不论是串联还是并联负反馈,在深度负反馈条件下,均有vid≈o(虚短)和Jid≈0(虚断)同时存在。利用“虚短”、“虚断”的概念可以快速方便地估算出负反馈放大电路的闭环增益或闭环电压增益。下面举例说明。

例7.5,1 设图7.5.1所示电路满足(1+AF)>>1的条件,试写出该电路的闭环电压增益表达式。
